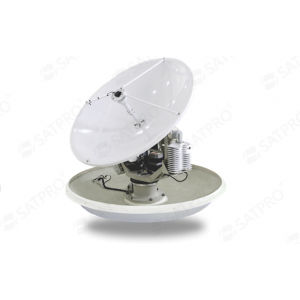

Antena VSAT M90-0.9m

Ku-bandpara buqueradomo

Descripción En el complejo entorno marino, el tiempo, las condiciones del mar, la temperatura, la humedad, la niebla salina, la posición relativa de la antena y el satélite dificultarán la comunicación VSAT. La antena marina en movimiento está diseñada para este duro entorno. Especificación Especificaciones electrónicas Tipo de antena Enfoque de anillo Frecuencia de funcionamiento Rx：10,70～12,75GHz Tx：13,75～14,50GHz Ganancia de la antena Rx：≥38.6dBi@12.50GHz Tx：≥39.9dBi@14.25GHz Modo de polarización Lineal Aislamiento de polarización cruzada ≥30dB Especificaciones mecánicas Tamaño 1130*1050mm(diameter*height) Peso 70kg Rango de giro de la plataforma giratoria Acimut：360° de rotación continua Elevación：0°～90° Polarización：0°～270° Actitud del portador de movimiento Balanceo：±30°，período de 10s Pitch：±30°，10s período Yaw：40°/s Tamaño del reflector Φ900mm Especificación de seguimiento de la antena Estabilización 2 ejes estables 3 ejes de seguimiento Modo de seguimiento Medición del INS y seguimiento de la señal (baliza y portadora) Precisión de seguimiento ≤0,2°RMS Tiempo de funcionamiento inicial ≤120s Características La antena cuenta con una serie de nuevas tecnologías y soluciones, como las innovadoras estructuras de seguimiento de cuatro ejes, la tecnología de seguimiento de picos de escaneo cónico, la tecnología de identificación de balizas satelitales de ancho de banda estrecho, la tecnología de medición del rumbo de la actitud de fusión GNSS/INS de alta precisión, la tecnología de supervisión remota de la antena flexible, la tecnología de cambio de ancho de banda satelital automático sin fisuras a través del mar, la actitud del barco de 100 Hz, la salida de datos del navegador en tiempo real y el radomo de ondas de alta transparencia. Aplicaciones Buques portacontenedores, buques de carga seca, cruceros, LPG/LNG, buques químicos, buques polivalentes, buques de carga rodada, petroleros, buques de ingeniería naval.
