Estructura de acero en caja cerrada
Conexiones de guardabarros ciegas
Pruebas de presión de estanqueidad

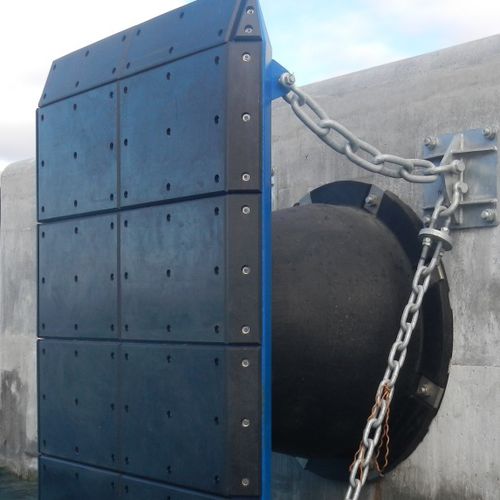

Los paneles de defensa son tan importantes como las unidades de goma en los sistemas de alto rendimiento. Por ello, cada panel puede diseñarse a medida utilizando programas de análisis estructural y modelado CAD en 3D para obtener una resistencia óptima
Los paneles de las defensas distribuyen las fuerzas de reacción para proporcionar bajas presiones al casco y hacer frente a las grandes variaciones de las mareas. También pueden diseñarse para resistir las cargas de línea de los buques con cinturones, o incluso las cargas puntuales en casos especiales. Los chaflanes de entrada opcionales reducen el riesgo de enganche, mientras que las abrazaderas (cuando son necesarias) proporcionan puntos de conexión muy seguros para las cadenas. Se utilizan casi exclusivamente diseños de caja cerrada, todos ellos completamente sellados y sometidos a pruebas de presión. La protección contra la corrosión se proporciona mediante sistemas de pintura de alta durabilidad de clase C5M según la norma ISO 12944, y se pueden diseñar márgenes adicionales de corrosión cuando sea necesario.
Características y opciones
Estructura de acero de caja cerrada
Miembros estructurales internos
Conexiones de guardabarros con salientes ciegos
Pruebas de presión de estanqueidad
Pintura epoxi modificada C5M*
*Otras opciones disponibles
Capa de poliuretano (azul RAL5005)†
†Colores alternativos a petición
Espárragos para almohadillas frontales de UHMW-PE
Soportes de cadena
Puntos de elevación
Biseles y chaflanes de entrada
Especificación y diseño
Las especificaciones y los diseños de los paneles deben tener en cuenta:
Presiones del casco y rango de mareas
Biseles y chaflanes de entrada
Momento de flexión y cizallamiento
El pandeo local
Factores de carga del estado límite
Grado de acero
Tensiones admisibles
Tamaños y tipos de soldadura
Método de prueba de presión
Conexiones de defensas de goma
Fijación de UHMW-PE
Conexiones de cadena
Puntos de elevación
Sistemas de pintura
Permiso de corrosión
Mantenimiento y vida útil
---
