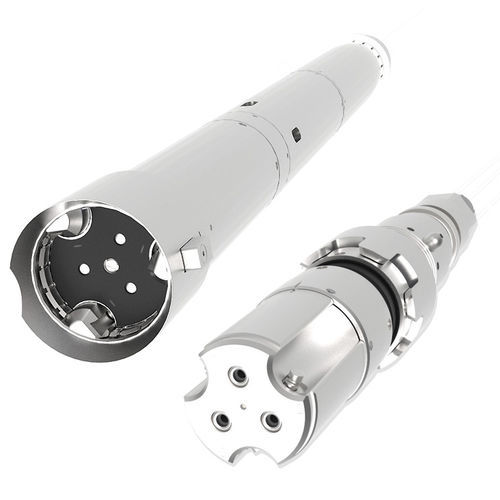

Conector submarino OFS

enchufable bajo el agua

El sistema es un conector óptico de fondo de pozo, acoplable en húmedo, para uso en entornos de alta presión/alta temperatura dentro de un árbol de Navidad vertical (VXT), y se utiliza para proporcionar barreras de integridad de presión y continuidad óptica a través de equipos TH/XT. El OFS se compone de un puente con penetrador hasta una región de empalme de 1 atm y una barrera de presión, un conector acoplable en húmedo en la interfaz entre el colgador de tubería y el árbol, y un sello metal-metal en la parte inferior del colgador de tubería. Resumen de la tecnología El OFS utiliza 3 canales ópticos monomodo en su diseño. Cada interfaz óptica contará con un contacto pulido en ángulo (APC) para maximizar las mediciones de pérdida de retorno. Cada conector del sistema incluirá una barrera de presión en forma de penetrador óptico. Para esta aplicación se utiliza un diseño de penetrador óptico de alta fiabilidad, alta temperatura y alta presión. El penetrador es capaz de sellar herméticamente 3 fibras monomodo dentro de la unidad. Los mecanismos de sellado y los métodos de accionamiento también tienen requisitos especiales. El entorno operativo puede incluir fluidos de producción agrios y es propenso a la descompresión rápida de gases (RGD). Este entorno no es propicio para el uso de elastómeros a granel, y utilizará metal, plástico o elastómeros resistentes a la RGD. La compensación de la presión de las cámaras de fluidos ópticos también se basa en materiales resistentes a la RGD. En el sistema se utilizarán compensadores de tipo pistón.
