Sónar para barco SD9500

para buquepara AUVpara puerto

Descripción del producto

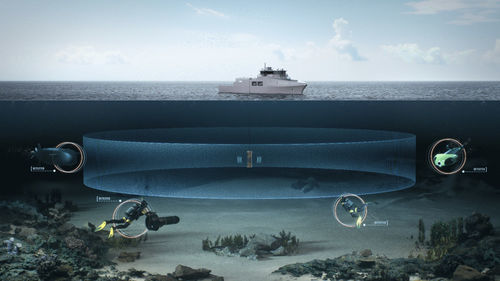

El SD9500 es un sonar de inmersión multifunción diseñado para detectar objetivos submarinos pequeños y de firma débil, como buceadores, vehículos de entrega de buceadores, AUV y minisubmarinos. Está pensado para la protección de puertos y la vigilancia de plataformas o embarcaciones en posición. La cabeza del sonar se baja por la borda mediante un cabrestante eléctrico y se conecta a la Unidad de Procesado Topside (SPU) mediante un cable híbrido; la profundidad de inmersión es de al menos 150 m.

Puntos destacados

• Optimizado para vigilancia en aguas poco profundas y espacios confinados con cobertura horizontal de 360°; diseño compacto para despliegue desde buques, bases flotantes o estructuras fijas.
• Sistema de lanzamiento y recuperación (LARS) adaptable: desde una pluma manual simple hasta un LARS automático avanzado según la plataforma.
• Diseñado para detección de objetivos de baja firma mediante banda ancha, alta resolución y elevada sensibilidad de recepción.
• Soporta operación remota y control remoto del LARS desde una plataforma madre o estación en tierra, adecuado para plataformas no tripuladas.

Características clave

• Profundidad de inmersión ≥ 150 m
• Secuencias de lanzamiento y recuperación rápidas
• Rango de frecuencias: 65 kHz a 105 kHz
• Cobertura horizontal: 360° o sector seleccionable
• Cobertura vertical: ±75°
• Estabilización y direccionamiento electrónico del haz
• Seguimiento de blancos automático y manual
• Alarmas audibles y visuales
• Grabación y reproducción con superposición de ecos en mapas electrónicos
• Modelado de propagación acústica integrado y simulador de operador
• Múltiples modos de transmisión y opciones de pulso
• Control por operador de todos los parámetros del sonar
• Listo para integración con PCC o CMS

Especificaciones técnicas

• Modelo: SD9500
• Profundidad de inmersión: al menos 150 m
• Rango de frecuencias: 65–105 kHz
• Cobertura horizontal: 360° o sector seleccionable
• Cobertura vertical: ±75°
• Ancho de banda: amplio para alta resolución
• Sensibilidad de recepción: optimizada para objetivos pequeños/débiles
• Control del haz: estabilización y direccionamiento electrónico
• Modos de transmisión: sector horizontal, sector vertical, haz de inspección
• Modos de pulso: tren de pulsos y pulso único
• Seguimiento de objetivos: iniciación automática y manual
• Alarmas: audibles y visuales
• Gestión de datos: grabación, reproducción, mapas electrónicos con superposición de ecos
• Herramientas: modelado de propagación acústica integrado; simulador para formación
• Integración: listo para PCC o CMS
• Diagnóstico: sistema de auto-prueba integrado
• Entorno: adecuado para aguas costeras/ poco profundas y condiciones confinadas
• Lanzamiento y recuperación: LARS adaptable (pluma manual o LARS automático)
• Control remoto: soporte de operación remota completa incluyendo control del LARS
