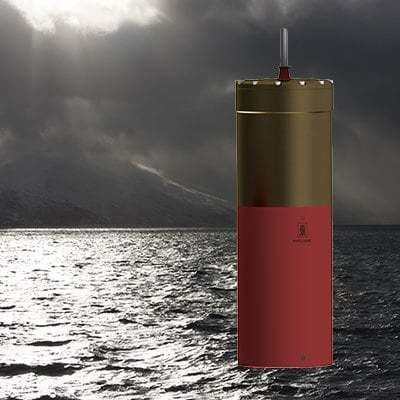

Sónar para barco SY60

para buquemultihazpara entorno agresivo

Resumen
El Simrad SY60 es un sonar omnidireccional de segunda generación para uso comercial y pesca deportiva. Incorpora un mayor número de elementos del transductor y una mayor potencia de transmisión para mejorar la resolución en el plano vertical, la separación de objetivos y el seguimiento en condiciones marinas adversas. La electrónica del transceptor está contenida dentro del transductor, reduciendo cables y ruido.

Principales mejoras técnicas (intro)
Al aumentar el número de elementos de 256 (SY50) a 384 en el SY60, se consigue un haz vertical más estrecho y una mayor resolución en el plano vertical. La potencia de transmisión se ha duplicado en comparación con el SY50, aportando aproximadamente +3 dB de nivel de fuente. Un nuevo sensor de movimiento SteadyPing está integrado dentro del transductor para garantizar estabilización completa en mares agitados.

SteadyPing
SteadyPing es un sensor de estabilización integrado en el transductor. Ofrece una precisión significativamente mayor que los sensores anteriores, permitiendo una presentación estable y precisa a corta distancia y durante mar agitado. Una estabilización rápida es crítica al usar haces estrechos.

QuadPing®
QuadPing® es una función avanzada que utiliza simultáneamente cuatro transmisiones (pings) para detectar y seguir peces desde aguas profundas hasta la embarcación. QuadPing se implementa como un modo de presentación dedicado y se proporciona como una actualización de software para sistemas compatibles.

• Dos vistas de presentación horizontales: una sola franja (referencia) y una vista combinada de tres franjas.
• Los tres pings combinados están separados por una inclinación de 10°; se muestra la inclinación del ping central.
• La frecuencia se muestra para la segunda franja; las otras dos franjas están ±1 kHz respecto a la segunda.

Sonar AI
El SY60 es compatible con Sonar AI, una aplicación de inteligencia artificial que ayuda a separar objetivos de interés del ruido y ecos no deseados. Cuando se detecta un objetivo válido (pez individual o banco), puede aparecer automáticamente un marcador para identificarlo y seguirlo. Sonar AI también permite operación remota y actualizaciones automáticas de software cuando están soportadas (la instalación/subida de la aplicación requiere que la Unidad de Procesador esté en línea; pueden aplicarse tarifas de suscripción).

Software operativo 'Winson'
El SY60 utiliza la plataforma de software Winson común en los sonares Simrad. Winson ofrece múltiples vistas de presentación, la posibilidad de mover vistas entre pantallas y el ping simultáneo de haces para aumentar la tasa de pings y la frecuencia de actualización. Otras funciones de Winson incluyen:

• Interfaz de usuario en más de 20 idiomas
• Acceso intuitivo a parámetros de operación
• Guardar y recuperar ajustes de usuario favoritos
• Guardar y reproducir imágenes sonar y secuencias de vídeo
• Seguimiento de objetivos y posición

Diseño compacto e instalación
El SY60 es compacto y está diseñado para una instalación sencilla, adecuado incluso para embarcaciones con espacio sonar limitado. No existe un armario transceptor separado; solo se requiere una pequeña fuente de alimentación. La comunicación entre la unidad de casco (transductor) y el ordenador de puente se realiza mediante un único cable Ethernet. La unidad de casco y el ordenador pueden funcionar con alimentación en DC para embarcaciones costeras pequeñas sin alimentación trifásica.

Comunicación e integración de sensores
El sonar proporciona varias líneas de interfaz estándar para una comunicación fluida con los sensores del buque (información geográfica, velocidad, rumbo). El sensor de movimiento integrado mejora la precisión operativa; la precisión puede incrementarse añadiendo una unidad de referencia de movimiento externa (MRU).

Unidades de casco
Hay disponibles dos unidades de casco: la SY Hull Unit estándar baja el transductor 600 mm por debajo del casco, mientras que la SY Compact Hull Unit lo baja 400 mm. Ambas unidades tienen una velocidad máxima recomendada de 15 nudos. La unidad de casco se monta en el pozo de instalación y normalmente se sitúa en la parte delantera del buque para evitar el ruido de hélices y motor.

Diagrama del sistema (unidades del sistema)
Las unidades del sistema SY60 se instalan típicamente en el puente y en una sala de sonar. Los componentes principales instalados en un sistema SY60 incluyen (disposición típica):
(A) Pantalla (segunda pantalla opcional)
(B) Panel de control (opcional)
(C) Unidad de Procesador (ordenador)
(D) Fuente de alimentación
(E) Unidad de casco
(F) Motor de izado
(G) Pozo de instalación
(H) Transductor

Panel de control del sonar
El SY60 admite un panel de control Mk4 opcional que se comunica con la Unidad de Procesador mediante USB. El panel ofrece botones y mandos dedicados/personalizables, acceso a actualizaciones de software y gestión de ajustes de usuario. Con Unidades de Procesador compatibles, el panel Mk4 puede ofrecer función de encendido/apagado remota. No se requiere una fuente de alimentación dedicada para el panel.

Características / especificaciones técnicas

• Generación del modelo: sonar omnidireccional de segunda generación
• Elementos del transductor: 384 elementos (frente a 256 en SY50)
• Haz vertical: haz estrecho (aprox. 6,4°)
• Operación: 360° omnidireccional, omni-estabilizado por SteadyPing
• Potencia de transmisión: nivel de fuente +3 dB en comparación con SY50 (potencia de transmisión duplicada)
• QuadPing®: cuatro pings simultáneos; tres pings inclinados separados por 10°; compensaciones de frecuencia ±1 kHz para las franjas externas
• Modos de operación: transmisiones CHIRP y CW
• Operación dual: rango de inclinación dual -10° a +60° y capacidad de doble rango
• Capacidad de ping: pings simultáneos de haces (software Winson)
• Remoto: capacidades completas de operación remota y opciones según soporte
• Sensor de movimiento integrado: sensor SteadyPing dentro del transductor; MRU externo opcional para mayor precisión
• Instalación: electrónica del transceptor dentro del transductor; menos cables; comunicación Ethernet única al puente
• Unidades de casco: SY Hull Unit (600 mm) y SY Compact Hull Unit (400 mm)
• Velocidad máxima recomendada para la unidad de casco: 15 nudos
• Presentación: vistas múltiples, guardar/recuperar ajustes, guardar/reproducir imágenes y secuencias de vídeo, seguimiento de objetivos y posición
