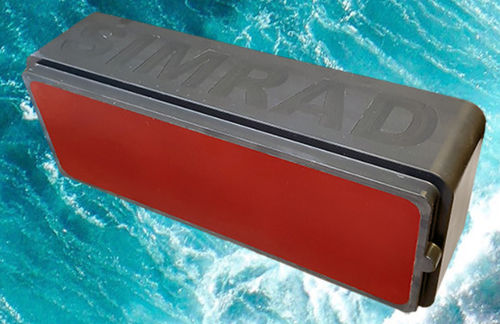

Transductor acústico para sónar CP200-5C

para sonda de pesca

El Simrad CP200-5C es un transductor especializado diseñado para la medición de la velocidad del agua y la localización de peces. La carcasa del transductor Simrad CP200-5C contiene tres transductores independientes configurados para medir la velocidad del agua y un transductor de haz único para la búsqueda tradicional de peces. Gracias a su alta frecuencia de funcionamiento, el CP200-5C proporciona mediciones precisas y ecogramas detallados. El transductor se monta normalmente a ras de la chapa del casco. Se utiliza un marco de sujeción para fijar el cuerpo del transductor a un marco de montaje. El marco de montaje está soldado a la placa inferior. El cable del transductor penetra en el casco mediante un prensaestopas. El prensaestopas consta de un casquillo, una junta de goma, arandelas y una boquilla de empaquetadura. El transductor también puede montarse empotrado en el fondo de un blíster o de una quilla abatible. Conexión de la ecosonda El transductor CP200-5C se conecta a un sistema de ecosonda. Para obtener la máxima precisión en las mediciones, recomendamos encarecidamente que conecte una unidad de referencia de movimiento (MRU) al sistema de ecosonda. Si no se dispone de una unidad de referencia de movimiento (MRU), utilice un sensor de movimiento para medir el balanceo y el cabeceo. Como solución mínima puede utilizarse un sistema de posicionamiento global (GPS). Preparación y calibración de los datos de precisión Para obtener datos de precisión que sean a la vez detallados y correctos, es necesario alinear el transductor y medir su ubicación y desplazamiento en relación con el sistema de coordenadas del barco. Recomendamos calibrar el sistema de ecosonda con el transductor CP200-5C antes de su uso.
