Instrumento de medición de alta precisión QY-MT

Resumen
QY-MT es un sistema de medición subacuática no destructivo asistido por IA desarrollado por QYSEA, diseñado para inspecciones con ROV. Proporciona medición AR en tiempo real, visualización multidimensional de datos y generación automática de informes para inspecciones de infraestructuras submarinas como cascos de buques, puentes y tuberías.

Características clave

• Medición adaptativa por IA: utiliza imágenes 4K+ e IA para el reconocimiento de objetivos y el posprocesado para detectar huecos, desprendimientos y corrosión.
• Regla AR: regla virtual en tiempo real con precisión a nivel de centímetro y unidades conmutables (cm/ft).
• AI Vision Lock: estabiliza y mantiene el bloqueo del objetivo frente a corrientes para mejorar la repetibilidad de las mediciones.
• Medición lineal y angular: lecturas instantáneas de longitud, altura y ángulo con cambio de unidades.
• Medición de curvas y arcos: dibujo y medición inteligente de formas curvas en un plano.

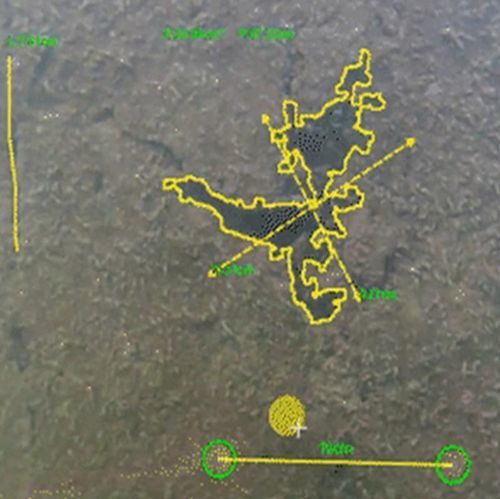

• Medición de área y perímetro: soporta cálculos para formas rectangulares, poligonales y adaptativas.
• Informes de medición automatizados: exportación rápida de informes basados en misiones para apoyar la toma de decisiones.
• Flujo de trabajo no destructivo apto para entornos operativos y de campo.

Capacidades de medición y ejemplos

• Rango de tamaño de objetivo medible: aproximadamente 5 cm a 120 cm.
• Rango de distancia operativa: típicamente 30 cm a 200 cm.
• Ejemplo de laboratorio: longitud 14.20 cm, altura 3.74 cm, perímetro 32.38 cm, área 40.26 cm².
• Ejemplos en entorno controlado: distancia real 15 cm medida 15.04 cm (error 0.3%); distancia real 46 cm medida 46.18 cm (error 0.4%).
• Precisión en laboratorio: hasta 99.7% en pruebas controladas; operaciones prácticas (30–200 cm) con error máximo < 2%; ejemplo a 62 cm ±0.3%.

Escenarios de aplicación

• Inspecciones en espacios confinados
• Inspección de tanques de agua y lastre
• Inspección de tuberías y emisarios
• Inspección de cascos de barcos y activos marinos

Compatibilidad y soporte del sistema

• Modelos de ROV compatibles: FIFISH W6, E-GO (con regla láser), E-Master, V6 Plus y otros modelos FIFISH.
• Herramientas y módulos compatibles: U-INS (posicionamiento subacuático), sonar de imagen 2D, módulo sonar Q-DVL, regla compás y accesorios de medición AR.
• Soporte de plataforma: PC (Windows 10+, 64 bits). Modo fuera de línea compatible para uso en campo sin internet.

Aspectos funcionales adicionales

• Visualización multidimensional de datos y cálculos con un clic para datos de misión.
• Generación automática de informes para agilizar el análisis post-misión.
• Soporte para mediciones lineales, angulares, curvas/arcos, rectangulares, poligonales y adaptativas.

Especificaciones técnicas

• Nombre del producto: QY-MT
• Fabricante / marca: QYSEA
• Tipo de producto: software de medición subacuática asistido por IA (no destructivo)
• Rango de tamaño de objetivo: ~5 cm a 120 cm
• Distancia de medición operativa: ~30 cm a 200 cm
• Precisión: prueba de laboratorio a 62 cm muestra error ±0.3%; aplicaciones prácticas dentro de 30–200 cm muestran error máximo < 2%
• Precisión reportada en laboratorio: hasta 99.7% en condiciones controladas
• Unidades compatibles: centímetros y pies (conmutables)
• Plataformas compatibles: PC (Windows 10+, 64 bits)
• ROV compatibles: FIFISH W6, E-GO (con regla láser), E-Master, V6 Plus, y otros
• Módulos/herramientas compatibles: U-INS, sonar de imagen 2D, módulo Q-DVL, regla compás, regla AR y accesorios relacionados
• Salida: informes de medición automatizados (exportación rápida basada en datos de misión)
