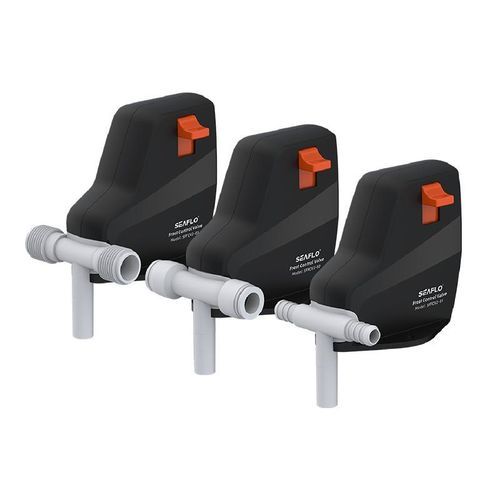

Válvula con chapaleta SFFCV2 series

antirretornopara barcopara circuito de agua

Overview
La válvula de control de heladas es una válvula de drenaje sin corriente con monitorización de heladas integrada. Es adecuada como accesorio para equipos de agua caliente (calderas o calderas mixtas) y para depósitos de agua instalados permanentemente en caravanas y autocaravanas.

Color
Negro

Features and Benefits

• Válvula de drenaje manual con control por pulsador
• Monitor de heladas con apertura automática por debajo de la temperatura establecida
• Disponible en tres tipos de conexión (manguera, tubería fija, 1/2” NPT)
• Diseño compacto para instalación en suelos de vehículo y depósitos
• Instalación y manejo sencillos para técnicos
• Materiales aptos para agua potable

Operation / Operating instructions
1 = Posición del interruptor 'Operation'.
2 = Posición del pulsador 'Drain'.
3 = Posición del pulsador 'Closed'.
4 = Enchufe de drenaje (conducido hacia el exterior a través del suelo del vehículo).

Estado de inicio / Cierre de la válvula de drenaje / Llenado de la caldera (depósito de agua):
- Compruebe que el interruptor (Posición 1) esté en 'Operation' y accionado.
- Cierre la válvula de drenaje pulsando el pulsador (Posición 3) hasta que quede en 'Closed'.
- Solo cierre manualmente cuando la temperatura de la válvula supere aprox. 7 °C (ambiente).

Apertura manual de la válvula de drenaje:
- Pulse el pulsador (Posición 2); el interruptor y el pulsador salen (Posición 1 y Posición 3). El agua se drena por el enchufe de drenaje (Posición 4).

Apertura automática de la válvula de drenaje:
- Si la temperatura de la válvula baja por debajo de aprox. 3 °C (ambiente), la válvula se abre automáticamente y el pulsador sale (Posición 3). El agua se drena por el enchufe de drenaje (Posición 4).

Technical parameters

• SFFCV2-01 — Temperatura de cierre: por encima de aprox. 7 °C (ambiente); Temperatura de apertura: por debajo de aprox. 3 °C (ambiente); Temperatura de funcionamiento: -30 °C – +70 °C; Conexión: conexión manguera Ø 12 mm
• SFFCV2-02 — Temperatura de cierre: por encima de aprox. 7 °C (ambiente); Temperatura de apertura: por debajo de aprox. 3 °C (ambiente); Temperatura de funcionamiento: -30 °C – +70 °C; Conexión: conexión tubería fija Ø 12 mm
• SFFCV2-03 — Temperatura de cierre: por encima de aprox. 7 °C (ambiente); Temperatura de apertura: por debajo de aprox. 3 °C (ambiente); Temperatura de funcionamiento: -30 °C – +70 °C; Conexión: conector 1/2” NPT

Installation example / Application
Ejemplo de mapeado de instalación: 1 = Interruptor; 2 = Pulsador; 3 = Pulsador; 4 = Válvula de control de heladas (válvula de seguridad/drenaje); 5 = Válvula antirretorno (no incluida). Recomendado para calderas, calderas mixtas y depósitos de agua instalados en caravanas y autocaravanas.

Specifications

• Tipo: Válvula de drenaje sin corriente con monitorización de heladas
• Uso previsto: Accesorio para calderas/calderas mixtas y depósitos de agua instalados permanentemente en caravanas y autocaravanas
• Color: Negro
• Modelos disponibles: SFFCV2-01, SFFCV2-02, SFFCV2-03 (serie SFFCV2)
• Cierre manual permitido por encima de aprox. 7 °C (ambiente)
• Apertura automática por debajo de aprox. 3 °C (ambiente)
• Rango de temperatura de funcionamiento: -30 °C a +70 °C
• Tipos de conexión: Ø 12 mm manguera; Ø 12 mm tubería fija; conector 1/2” NPT
• Funcionalidad: Drenaje manual y protección automática contra heladas
