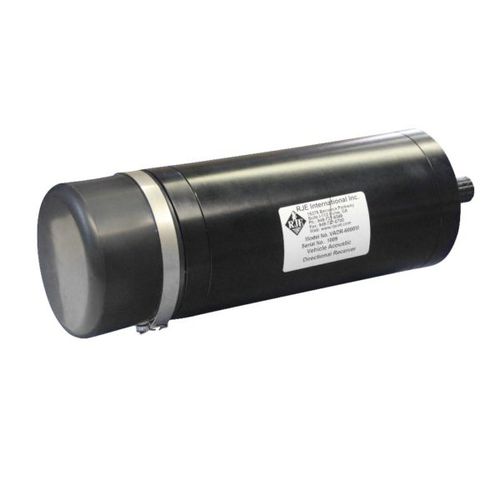

Los receptores acústicos direccionales VADR-6000M son receptores pinger pasivos pequeños pero resistentes. La unidad ayuda a los operadores de ROV y AUV a rastrear fuentes de sonido acústico de 8kHz a 45kHz. Los receptores utilizan un protocolo RS232 para la comunicación hacia y desde la superficie. Los receptores de la serie VADR también pueden rastrear los transpondedores acústicos ATT-400 y tienen profundidades operativas de 6.000 m.
Modo Receptor Pinger
ANCHO DE BANDA DE RECEPCIÓN
8 a 45 kHz en incrementos de 100 Hz
SENSIBILIDAD DEL RECEPTOR
-100dB ref 1μPa @ 1 metro
Modo transpondedor
FRECUENCIAS DE RECEPCIÓN
25, 27, 28, 29, 30, 31, 32, 33, 34kHz
FRECUENCIA DE INTERROGACIÓN
26kHz
SALIDA ACÚSTICA
190dB ref 1μPa @ 1m
SEÑAL ACÚSTICA
Codificada
ALCANCE DEL SISTEMA
hasta 750 m (2.461 pies)
Hidrófono direccional
ANCHO DEL HAZ
40 ± 5 grados Cónico
INDICACIÓN DEL RUMBO
4 BINS: Izquierda o derecha, 3, 8, 20 o > 20 grados
PRECISIÓN DE MARCACIÓN
5 grados nominales en BINS 1 y 2
RESOLUCIÓN DE MARCACIÓN
2 grados
Interfaz de control
RS232
9600 baudios, sin paridad, 8 bits de datos y 1 bit de parada
CONECTOR
enchufable subacuático de 5 clavijas
SOFTWARE DE INTERFAZ
Microsoft OS, suministrado
TENSIÓN DE ENTRADA
18 a 32VDC, 24VDC nominal
Mecánica/Medio ambiente
CARCASA
Aluminio anodizado de capa dura
PROFUNDIDAD NOMINAL
6.000 m (19.685 pies)
PESO
6.8kg (15lbs) en aire/5,5kg (12lbs) en agua
DIMENSIONES
12.7cm(Ø) x 28.0cm(L) (5.00in(Ø) x 11.0in(L))
RANGO DE TEMPERATURA DE FUNCIONAMIENTO
-18°C a 43°C (0°F a 110°F)
---
