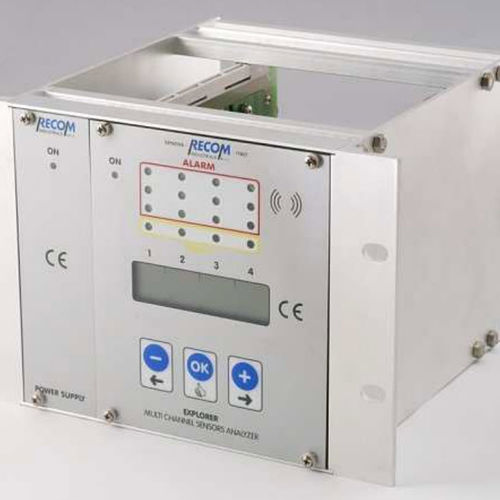

El Explorer 4 es la unidad de control multicanal que reúne un solo bastidor hasta 4 canales de adquisición.
El sistema ha sido planificado para la vigilancia en continuo del gas y otros parámetros diferentes, a través de la verificación de las alarmas correspondientes. Todo está incluido en una estantería de fácil instalación.
El bastidor puede ser de 8 o 16 canales hechos, útil para monitorear más punto.
Cada canal independiente tiene 3 relés en la salida. La configuración se hace a través de los 3 botones colocados en la parte delantera.
La unidad da la alimentación a los transmisores de los sensores en 4-20 mA y se puede añadir una unidad en serie RS232 para la configuración.
Características principales
4 canales en 4-20 mA
Pantalla retroiluminada
Instalación de montaje en bastidor
Modular hasta 4 unidades para 16 sensores
Aplicaciones
Indicación de las concentraciones de gas detectadas por un máximo de 4 sensores en una pantalla e indicación de las alarmas de gas mediante un zumbador acústico y leds de color.
Aprobaciones RINA, MED y ABS para aplicaciones marinas.
Especificaciones técnicas
Rack de recinto, modular con 4-8-16 canales
Dimensiones4 canales Rack: profundidad 105mm (21U) x altura 132,5mm (3HE)
Weiqht1,7kg.
DisplayLCD 2x16 diqit
Fuente de alimentación18 - 28 VDC/110 - 220 VAC
Absorción5-25 W
Entradas del Analoq4-20mA 2 o 3 conductores
Entradas diqitales RS 232 con BUS para E/S al PC
Salida analógica 4-20mA, 2 o 3 conductores
Óptico Alarms■4 LED para los canales (1 nivel de fallo y 3 niveles de alarma) ■1 LED para la alimentación
Alarmas acústicasZumbador activo si se produce una alarma
---
