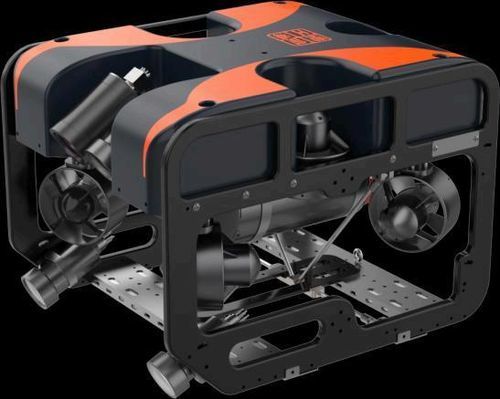

ROV de intervención R1-30

para inspección de tuberíasde observaciónpara la acuicultura

Resumen del producto
El R1-30 es un ROV de observación submarina diseñado para operar en entornos exigentes. Con una profundidad máxima de 300 m, presenta un casco de aluminio anodizado, 4 propulsores horizontales en disposición vectorial y 2 verticales (6,5 kgf cada uno), cámara Full HD 1080P con zoom óptico 4× y paneo/inclinación ±90°, y tres focos LED regulables con un total de 21 000 lúmenes. La consola de control integrada incluye una pantalla de 17,3", procesador Intel i7 y software de control preinstalado con funciones auto-depth, auto-heading y 10 niveles de velocidad. Entrega estándar FOB Qingdao.

Descripción general
El casco y el armazón del R1-30 se han optimizado mediante CAD y CFD para reducir la resistencia hidrodinámica y mejorar la estabilidad. Los propulsores horizontales distribuidos en vector permiten un control lateral preciso. La plataforma integra mejora de imagen y reconocimiento de objetivos para tareas de inspección, búsqueda e investigación. Configuraciones personalizadas disponibles bajo pedido.

Características clave

• Certificación 300 m — apto para misiones profesionales de inspección y levantamiento
• Seis propulsores — 4 horizontales (vector-layout) + 2 verticales; 6,5 kgf por propulsor
• Cámara Full HD — 1080P color con zoom óptico 4× (2,8–12 mm), campo de visión 110°, paneo/inclinación ±90°
• Iluminación potente — 3 LED regulables, 21 000 lúmenes totales para condiciones de baja visibilidad
• Consola integrada — pantalla FHD 17,3", CPU Intel i7, software con auto-depth y auto-heading
• Operación continua — alimentación externa vía cable umbilical para misiones 24/7
• Sistema de umbilical — cable neutro de 150 m reforzado con Kevlar (resistencia a la rotura 300 kgf); cabrestante manual; longitudes personalizadas disponibles

Especificaciones técnicas (resumen)

• Modelo: R1-30
• Dimensiones (L×A×H): 500 mm × 398 mm × 356 mm
• Peso: 21 kg
• Profundidad máxima: 300 m
• Empuje máximo adelante: 20 kgf
• Capacidad de carga: 3 kgf
• Velocidad: 1,5 m/s
• Propulsores: 4 horizontales (vector) + 2 verticales
• Casco: aluminio anodizado; Estructura: HDPE + fibra de carbono resistente al agua de mar
• Flotabilidad: microesferas de vidrio
• Alimentación: externa vía umbilical

Cámara e iluminación
Cámara: 1080P Full HD color (≈2 MP). Zoom óptico: 4× (2,8–12 mm). Campo de visión: 110°. Rango pan-tilt: ±90° vertical. Iluminación: 3 × 7 000 LM LED, regulable de forma continua.

Consola de control (Modelo: 1SPro-B)
Peso: 50 kg. Dimensiones: 760 mm × 630 mm × 370 mm. Pantalla: 17,3", 1920×1080, 500 cd/m². Procesador: Intel i7-9700K. Memoria / Almacenamiento: 8 GB RAM / 256 GB SSD. Entradas / Salidas: 220 VAC / 380 VDC. Potencia nominal: 3000 W.

Sistema de umbilical (Modelo: UCS150-12)
Longitud estándar: 150 m (longitudes personalizadas disponibles). Diámetro del cable: 12 mm. Resistencia a la rotura: 300 kgf (reforzado con Kevlar). Tipo de cabrestante: manual.

Aplicaciones

• Inspección y levantamiento submarino
• Operaciones de búsqueda y recuperación
• Investigación marina y recolección de datos
• Inspección de tuberías e infraestructuras
• Seguridad y vigilancia
• Monitoreo en acuicultura

especificaciones técnicas

• Modelo: R1-30
• Serie: ROV Series
• Dimensiones: 500 mm × 398 mm × 356 mm
• Peso: 21 kg
• Profundidad máx.: 300 m
• Propulsores: 6 (4 horizontales vector + 2 verticales), 6,5 kgf cada uno
• Empuje máx. adelante: 20 kgf
• Capacidad de carga: 3 kgf
• Velocidad: 1,5 m/s
• Cámara: 1080P Full HD, zoom óptico 4×, FOV 110°, pan-tilt ±90°
• Iluminación: 21 000 LM total (3 × 7 000 LM), regulable
• Casco: aluminio anodizado; Estructura: HDPE + fibra de carbono
• Umbilical: cable neutro de 150 m reforzado con Kevlar (ruptura 300 kgf), diámetro 12 mm
• Consola: pantalla FHD 17,3", Intel i7, 8 GB RAM, 256 GB SSD
• Alimentación consola: 220 VAC / 380 VDC; potencia nominal 3000 W
