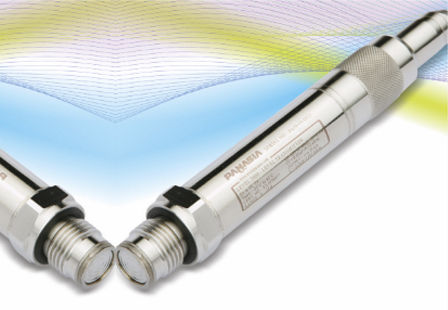

Sensor de nivel LEVEL-3000™

de buquepara lastre

En un buque, además de una bodega de carga en la que se carga la carga, existen tanques de lastre que brindan asistencia para la navegación segura, calado que da a conocer los niveles de inmersión de la proa, popa, babor y estribor del buque, y varios tanques que son necesarios para mantener el buque navegando. El transmisor de nivel eléctrico de tipo presión LEVEL-3000™ se instala en los tanques y en el calado de un buque para la medición del calado del buque y de los niveles de agua de los distintos tanques. En cuanto al principio de funcionamiento de LEVEL-3000™, LEVEL-3000™ es un transmisor de medición de nivel tipo presión con un cable de doble trenza compuesto por un diafragma y un amplificador que se conecta a un cable especial ventilado de cuatro hilos. El transductor está lleno de aceite especial en su interior y tiene un extensómetro incorporado tipo puente de Wheatstone, que detecta los cambios de presión en la superficie del diafragma. Cuando la presión del líquido, que es el objeto a medir, se coloca en la superficie del diafragma, el calibre extensométrico recibe tensión y, como resultado, la resistencia cambia. Este cambio de resistencia se realiza en una corriente de 4-20㎃ o una señal de comunicación RS485 a través de un circuito de procesamiento de señal analógica, y luego LEVEL-3000™ se hace compatible con otros transmisores con una salida de corriente de 4-20㎃.
