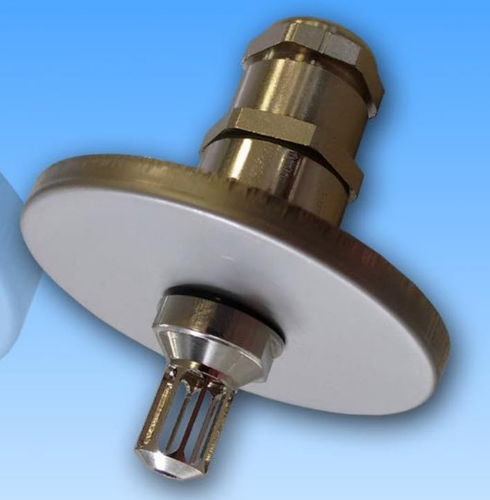

MD9908
DETECTOR DE CALOR DE 140°C
MD9908 es un detector de calor direccionable automático con un umbral de alarma de 140°C.
La función de autodiagnóstico genera una condición de fallo en caso de fallo o degradación del sensor.
La dirección del detector es programada por la unidad central o por herramientas de software.
El detector se suministra con su unidad de dirección para la interfaz de bucle/ramal.
El detector se compone de dos partes:
■the sensor que se instalará en la sala para monitorear
■the Caja de interfaz de bucle, montada fuera de la sala monitoreada por el sensor.
Los dos objetos están conectados con un cable cuya longitud máxima puede ser de 30 m.
La alarma de temperatura es generada por un termistor instalado en el sensor, con una constante de tiempo muy baja que permite una respuesta muy rápida a las variaciones de la temperatura del aire ambiente. Su posición en el centro del detector ofrece una detección uniforme de más de 360 grados. El termistor está protegido contra los choques por una cubierta especial fijada en el marco del detector. La señal medida es manejada por un circuito acondicionador y enviada al microcontrolador del sensor que genera la alarma si el valor está por encima de un umbral predefinido.
El detector monitoriza continuamente el componente del termistor y es capaz de proporcionar una señalización de fallo en caso de fallo del sensor.
La comunicación a través del bucle con la Unidad Central se realiza mediante tarjetas de control, que proporcionan a los detectores la alimentación de 24Vdc en la que se modula una señal de transmisión en serie mediante el protocolo MD2. Caja de interfaz de bucle con aislante de cortocircuito incorporado.
La dirección del detector está programada por un software de la Unidad Central.
Si se detecta una alarma, parpadea una señalización óptica (Led rojo) en la Caja de Interfaz de Bucle.
---
