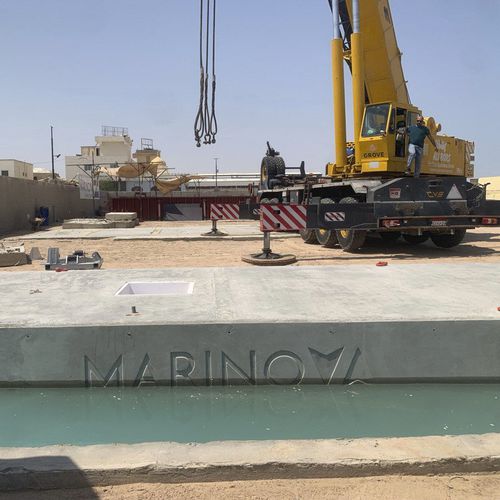

Pantalán flotante IS0412-65 -85

de amarrepara puerto deportivode hormigón

Descripción

El pontón totalmente de hormigón IS0412-65 -85 es una estructura flotante pesada de baja oscilación, diseñada para pasarelas principales de marinas, plataformas de atraque y zonas de alta carga en entornos semiabiertos a mar abierto. Su envoltura de hormigón armado con núcleo flotante de espuma proporciona larga vida útil, comportamiento dinámico predecible y flexibilidad para diseños modulares de marina.

Dimensiones clave y propiedades físicas

• Longitud: 12,0 m
• Ancho (útil): 4,0 m
• Ancho (incl. defensa): aprox. 4,25 m
• Alturas disponibles: 1,20 m / 1,40 m / 1,60 m
• Masa típica (unidad 1,6 m): aprox. 33,5 t
• Francoborda típico (unidad 1,6 m): aprox. 0,85 m
• Capacidad de flotación: aprox. 500 kg/m²
• Tipo de pontón: hormigón macizo, núcleo de espuma

Características estructurales y de rendimiento

• Construcción pesada de hormigón armado que ofrece respuesta de movimiento muy baja, adecuada para confort peatonal y operaciones de amarre
• Alta masa que aporta amortiguación inherente y buen comportamiento frente a las olas
• Adecuado para pasarelas principales, dedos y zonas de alta carga en la marina
• Diseñado para una vida útil >30 años en ambientes marinos con mantenimiento apropiado

Materiales y construcción

• Hormigón: C40/50, especificado para clases de exposición marina XS2 / XS3
• Mezcla con aire incorporado y baja relación agua/cemento para durabilidad
• Armadura: Grado 500, galvanizada según especificación
• Flotabilidad interna: espuma de alta densidad (≥60 kPa)
• Componentes metálicos incorporados en acero inoxidable o acero galvanizado

Sistemas y accesorios integrados

• Cabos de amarre (taquetes) en acero inoxidable (capacidad 10 toneladas)
• Mangas de conexión para defensas fundidas en las paredes del pontón
• Ojos de amarre en las esquinas para fondeo y amarre
• Cajas de unión pontón-a-pontón de alta resistencia
• Conductos integrados para electricidad y agua
• Manguitos de izado (M40) para instalación y manipulación

Normas aplicables

• BS 6349-1 – Marine structures
• BS EN 206-1 / BS 8500-1 & 2 – Especificación y durabilidad del hormigón
• BS 4449 / BS 4483 – Acero de refuerzo
• EN 934 / EN 480 – Aditivos para hormigón y ensayos

Especificaciones técnicas

• Tipo de pontón: hormigón macizo, núcleo de espuma
• Longitud: 12,0 m
• Ancho (útil): 4,0 m (aprox. 4,25 m incluyendo defensa)
• Alturas disponibles: 1,20 m, 1,40 m, 1,60 m
• Masa unitaria típica (1,6 m): ~33,5 t
• Capacidad de flotación: ~500 kg/m²
• Hormigón: C40/50 (XS2/XS3), armadura Grado 500 (galvanizada)
• Vida útil prevista: >30 años
