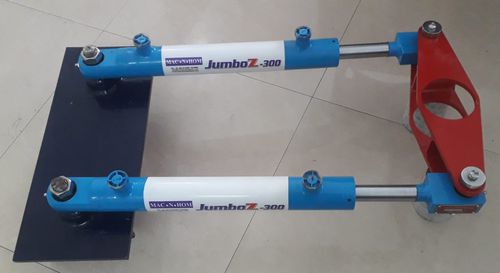

Brazo de eje de timón Jumbo Z300

Se ha previsto un par de actuadores lineales hidráulicos semi equilibrados, para girar el brazo del timón a ambos lados de la nave, de forma suave y precisa. Se proporcionan puertos de suministro de aceite a ambos lados de estos actuadores, a través de los cuales se puede suministrar aceite a los pistones de los actuadores. Como el aceite a presión se suministra desde la bomba de timón al Acuario Lineal, el vástago del pistón se moverá hacia adelante o hacia atrás dependiendo de qué puerto de suministro, el aceite se proporciona El extremo del vástago del pistón / extremo de la barra de este actuador tiene un conector flexible, que puede ser acoplado al brazo del timón A medida que el conductor gira el volante a un lado, el aceite lleno en el circuito fluye de un lado del circuito al otro lado del circuito, permitiendo que el vástago del pistón del actuador se mueva de un lado al otro. Cuando el conductor gira en dirección opuesta el mismo proceso repetirá el movimiento resultante del vástago del pistón en la dirección opuesta
