Dispositivo utilizado para indicar la posición actual de la pala del timón, generalmente instalado en la timonera, las alas del puente y la sala de control del motor. El sistema de indicación del ángulo del timón está separado del sistema de dirección y es sólo para indicación. Consta de la siguiente unidad
1. Unidad de retroalimentación del timón
La Unidad de Retroalimentación del Timón reporta información sobre la posición del timón al indicador de posición del timón. La unidad de retroalimentación del timón está instalada de tal manera que el brazo de la unidad de retroalimentación seguirá con precisión el brazo del timón.
2. Unidad de visualización del indicador del ángulo del timón
El indicador electrónico del ángulo del timón mostrará la posición del timón sobre la disposición de 35 grados tanto a babor como a estribor.
Una instalación completa consiste en los siguientes componentes
1.Instrumento de visualización
2.Una unidad de retroalimentación del timón con cable de conexión.
3.Una varilla de conexión con rótulas.
Características:
1.Voltaje de suministro: 12VDC o 24VDC seleccionable
2.Facilidad de atenuación de la luz de la pantalla.
3.LEDs indicadores de límite del puerto y del tablero

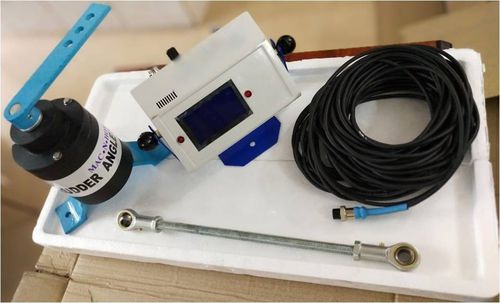

Paquete:
Unidad de visualización del ángulo del timón-1 Unidad de sensor con palanca de conexión- 1 juego Barra de conexión con cojinetes y pernos- 1 juego. Cable con engarces finales para las conexiones - 15 metros. (Cable de longitud extra a petición)
---
