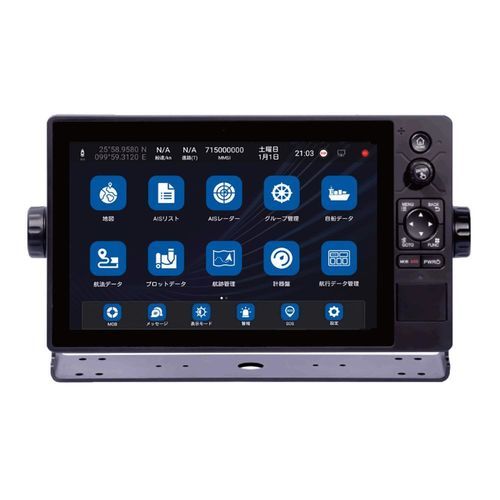

Instrumento multifuncional radar KSD-1100

AIScon sistema de identificación automáticomarino plotter

Resumen
Pantalla multifunción de navegación de 10,1 pulgadas con pantalla táctil capacitiva y transceptor AIS Clase B integrado para conciencia situacional y superposición en cartas. Admite varios modos de visualización para navegación, monitorización y planificación de rutas.

Características

• AIS Clase B integrado: Transceptor integrado para transmisión y recepción de objetivos AIS para mejorar la conciencia situacional.
• Modos de visualización múltiples: Radar AIS con anillos de alcance configurables, panel de control de parámetros de la embarcación, gestión de datos NAVI y PLOT e información de mareas.
• Vigilancia por vídeo: Soporta conexión de cámaras de red (suministradas por el propietario) con visualización en hasta cuatro ventanas en pantalla dividida.
• Soporte cartográfico: Compatible con C-MAP MAX, cartas propietarias y ENC; admite superposición de imágenes por satélite en las cartas.
• Superposición de radar AIS: Objetivos AIS superpuestos en las cartas con anillos de alcance ajustables alrededor de la propia embarcación.
• Soporte de doble monitor: Salida a un monitor secundario para mostrar contenido diferente al de la pantalla principal.
• Control y operación: Operación principal mediante pantalla táctil; admite uso de ratón y panel de control físico (ratón y cámaras suministrados por el propietario).

Documentación (manuales y folleto)
Folleto del producto en PDF disponible.
Manual de operación V1.3.68 y anteriores (Rev03).
Manual de operación avanzado V1.3.68 y anteriores (Rev02).
Manual de operación V2.3.17 y posteriores / V1.3.22 y posteriores (Rev06).
Manual avanzado V2.3.17 y posteriores / V1.3.22 y posteriores (Rev05).

Pantalla y medios
Soporte para imágenes de pantalla, incluido C-MAP MAX, Sailing Data y AIS List. Disponibles vídeos de presentación y características del producto.

Especificaciones técnicas

• Potencia de salida: 2 W
• Pantalla: 10,1 pulgadas pantalla táctil capacitiva multi-touch
• Frecuencia: 156.025 MHz a 162.025 MHz
• Ancho de banda: 25 kHz
• Dimensiones: 195 (H) x 338 (W) x 75 (D) mm
• Peso: 2,1 kg
• Alimentación: 10,8 VDC a 31,2 VDC
