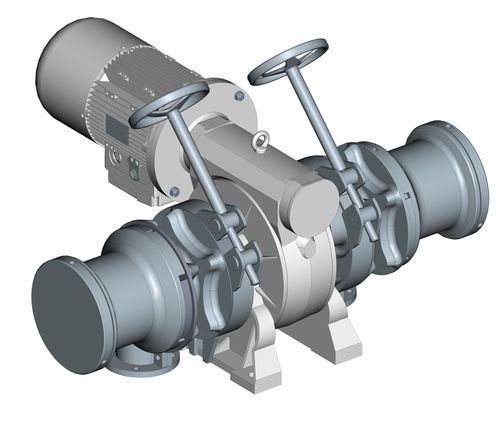

Molinete eléctrico CW-19

hidráulicopara barcohorizontal

Descripción
El cabrestante CW-19 incorpora un reductor de engranajes de tornillo sin fin lubricado con aceite acoplado directamente a un motor hidráulico o eléctrico trifásico. El cabrestante estándar CW-19 puede acomodar un barbotén único para cadenas de hasta 19mm con travesaño. El cabrestante está disponible con la opción de un doble barbotén. El reductor está recubierto para entornos marinos.

Características
Versión 5000W
POTENCIA DEL MOTOR: 5000W
TENSIÓN DE ALIMENTACIÓN: 2230V/400V
TRACCIÓN INSTANTÁNEA MÁXIMA: 4800 Kg
CARGA DE TRABAJO EN ELEVACIÓN: 1500 Kg
VELOCIDAD DE RECUPERACIÓN DE CARGA: 13 m/min
CONSUMO MEDIO: N/A

Versión 7500W
POTENCIA DEL MOTOR: 7500W
TENSIÓN DE ALIMENTACIÓN: 230V/400V
TRACCIÓN INSTANTÁNEA MÁXIMA: 5900 Kg
CARGA DE TRABAJO EN ELEVACIÓN: 1600 Kg
VELOCIDAD DE RECUPERACIÓN DE CARGA: 13 m/min
CONSUMO MEDIO: N/A

Versión HY (Hidráulica)
POTENCIA DEL MOTOR: HY
TENSIÓN DE ALIMENTACIÓN: N/A
TRACCIÓN INSTANTÁNEA MÁXIMA: 3000 Kg
CARGA DE TRABAJO EN ELEVACIÓN: 3000 Kg
VELOCIDAD DE RECUPERACIÓN DE CARGA: 12 m/min
CONSUMO MEDIO: N/A

Cadena

• Barbotén: 16 C.T. | Cadena soportada: 16 Stud link
• Barbotén: 17.5 C.T. | Cadena soportada: 17.5 Stud link
• Barbotén: 19 C.T. | Cadena soportada: 19 Stud link

Dimensiones principales (mm)

• 3500
  A: 910
  B: 600
  C: 310
  D: 560
• 7500
  A: 910
  B: 600
  C: 310
  D: 560
• HY
  A: 590
  B: 600
  C: 310
  D: 560

Nota: Todas las medidas están en mm

Especificaciones técnicas

• Reductor de engranajes de tornillo sin fin lubricado con aceite
• Motor hidráulico o eléctrico trifásico
• Barbotén único para cadenas de hasta 19mm con travesaño
• Opción de doble barbotén disponible
• Recubierto para entorno marino
• Versiones disponibles: 5000W, 7500W, HY (Hidráulica)
• Cadenas soportadas: 16, 17.5, 19 mm Stud link
• Velocidad de recuperación de carga: 12-13 m/min
• Tracción instantánea máxima: hasta 5900 Kg
• Carga de trabajo en elevación: hasta 3000 Kg
