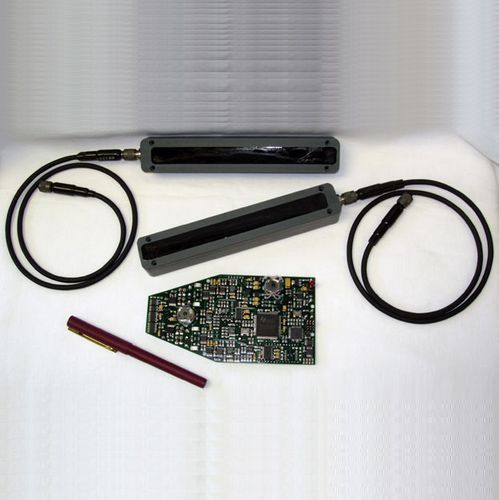

Sónar para ROV

de muestreo lateral

Especificaciones del hardware subacuático Interfaz Interfaz serie RS-232 a 115,2 kbps (o RS-485 opcional) Frecuencia 330 kHz / 800 kHz Ancho del haz del transductor 330 kHz: 1.8° x 60° 800 kHz: 0.7° x 30° Resolución de rango Se muestra en ambos lados: Escala de alcance ÷ 250 Visualización de un solo lado: Escala de alcance ÷ 500 Alimentación 10 - 16 VDC a 300 mA máx Electrónica Dimensiones Ver dibujo Dimensiones del transductor Ver dibujo Peso en el aire Transductores: ~300 g (0.7 lbs) cada uno (con pigtail de 24") Electrónica: ~70 g (0.2 lbs) Especificaciones del software Win881ss.exe v4.00 Sistema operativo Windows™ XP, Vista, 7, 8, 10 Modos de escaneo lateral Escalas de alcance 15 m, 30 m, 60 m, 90 m y 120 m (50', 100', 200', 300' y 400') Formato de archivo (nombre de archivo).81s Entrada GPS (4800, N, 8, 1) Formatos NMEA 0183: GLL, GGA, VTG, RMC Requisitos mínimos recomendados del ordenador Pentium a 100 MHz 16 MB DE RAM 1 GB de disco duro Gráficos de 800 x 600 x 256 colores Información de pedido Unidad de 330 kHz / 800 kHz con transductores de montaje remoto con cableado de 24"* 881-000-157 *Nota: Existen varias configuraciones de conectores/cables que deben especificarse en el pedido. Opción RS-485 -007 Transductores de montaje remoto con conector* Opción -026 *Nota: Existen varias configuraciones de conectores/cables que deben especificarse en el momento del pedido. Transductores de montaje remoto con conector Opción -027
