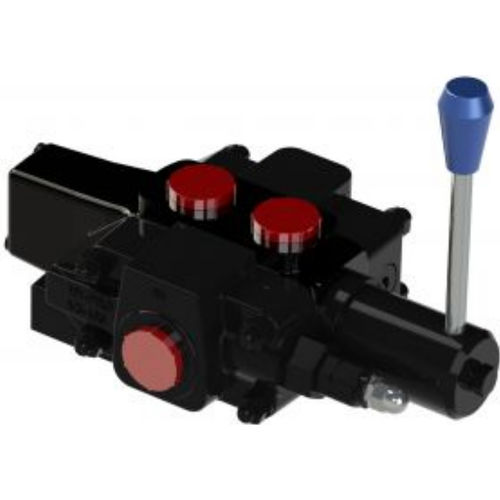

Las válvulas seccionales Hy-Pro V3-100 G3/4 son un estándar en las aplicaciones de cabestrantes en toda la industria marina. Hay opciones de control para la palanca giratoria o el control de flujo de desvío junto con una excelente medición de la bobina para controlar con precisión la velocidad del cabrestante. Las válvulas se caracterizan por la protección del medio ambiente de los componentes externos e internos para soportar las duras condiciones de la cubierta. La válvula V3-100 es adecuada para caudales de hasta 100 L/min a 250 bar.
La palanca rotativa Hy-Pro ha sido desarrollada específicamente para permitir al operador un control preciso de los motores y cilindros. La palanca gira a través de un arco de 180° y funciona por medio de un pergamino que convierte la acción rotatoria de la palanca en un movimiento axial de la bobina. El mecanismo de centrado tiene una característica de freno de fricción que mantiene positivamente la bobina en punto muerto y luego mantiene la posición seleccionada.
Opciones disponibles:
Tapa de entrada: Puertos laterales o superiores, con o sin válvula de alivio.
Tapa de salida: Puertos laterales o superiores, con o sin puerto de transporte de presión (PCO).
Carretes: Configuraciones de motor (P, A y B a T) o cilindro (P a T, A y B bloqueado).
Flujo nominal: 100 l/min
Presión máxima, puerto de servicio: 250 bar
Presión máxima, puerto de entrada: 250 bar
Máxima contrapresión, puerto de salida: 35 bar
Temperatura: mínima: -20°C
Clasificación de temperatura: máxima: +65°C
Fuga de la bobina a 210 bar a 20ºc: <6cc/min
Hay disponibles tasas de fuga más bajas dependiendo de la aplicación - póngase en contacto con el departamento de ventas técnicas de HyPro para obtener más información
Peso: 7,5 kg
Hidráulica de base mineral: ISO VG37
Filtración (mínima): 25 micrones
Materiales
Cuerpo - hierro fundido: BS1452-250
Palanca: Bronce al manganeso CZ114
Tacos de corbata M8: M/F45T
Torsión de los tacos de amarre: 13,5 Nm
Sellos: Nitrilo
---
