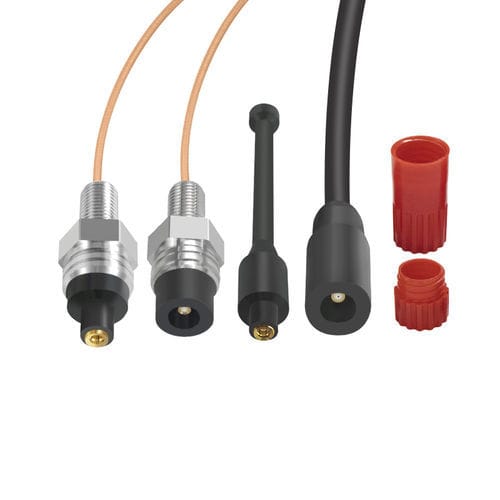

Conector submarino 50Ω Circular Coaxial (Single Contact)

eléctricopara la acuiculturapara la construcción naval

Descripción del Producto
Lanhe 50Ω Circular Coaxial Coaxial Union Connector ofrece un rendimiento de RF de precisión en un diseño impermeable resistente. Ideal para la transmisión de señal de alta frecuencia en entornos industriales y marinos duros.

Información de dibujo
Dimensiones en mm
Hilos en pulgadas
1 pulgada = 25.4 mm

Especificación del conector

• Contactos: 1
• Cable en línea (1m): RG316 Cable coaxial de 50Ω PUR
• BH Lead(0.5m): RG316 Cable PUR de 50Ω
• Pérdida de cable RG316: 1.53db/m@3GHz, 0.86db/m@1Ghz, 0.54db/m@400MHz
• Pérdida de cable RG400: 0.88db/m@3GHz, 0.48db/m@1Ghz, 0.30dB/m@400MHz
• Especificación eléctrica: 250VDC
• Max. Frecuencia: 3GHz
• Resistencia de contacto: ＜ 0.01Ω
• Resistencia a aislamiento: ＞ 200mΩ
• Apareamiento: ＞ 500
• Calificación de temperatura: -4 ℃ ~+60 ℃
• Calificación de profundidad: 6000m

Especificación de material

• Cuerpo de conector: goma de cloropreno
• Cuerpo BH: acero inoxidable 316L/titanio
• Contactos: latón chapado en oro
• Tuerca y lavadora: 304 acero inoxidable
• Junta tórica: nitrilo
• Manga de bloqueo: POM
• Anillo de ajuste: acero inoxidable

Las opciones incluyen

• Longitud del cable
• Material de concha: acero inoxidable, titanio
• Longitud del hilo

Campos de aplicación

• Industria de petróleo y gas
• Energía renovable marina
• Detección y neutralización de la mina
• Investigación y exploración oceanográfica
• Comunicación submarina y redes
• Acuicultura y agricultura submarina

Características / Especificaciones técnicas

• Impedancia: 50Ω
• Contactos: 1
• Cable: RG316 PUR 50Ω (1m), BH Lead RG316 PUR 50Ω (0.5m)
• Pérdida de cable RG316: 1.53db/m@3GHz, 0.86db/m@1Ghz, 0.54db/m@400MHz
• Pérdida de cable RG400: 0.88db/m@3GHz, 0.48db/m@1Ghz, 0.30dB/m@400MHz
• Voltaje: 250VDC
• Frecuencia máxima: 3GHz
• Resistencia de contacto: ＜ 0.01Ω
• Resistencia de aislamiento: ＞ 200mΩ
• Ciclos de apareamiento: ＞ 500
• Temperatura de operación: -4 ℃ ~+60 ℃
• Profundidad máxima: 6000m
• Material cuerpo: goma de cloropreno
• Material BH: acero inoxidable 316L/titanio
• Contactos: latón chapado en oro
• Tuerca y lavadora: acero inoxidable 304
• Junta tórica: nitrilo
• Manga de bloqueo: POM
• Anillo de ajuste: acero inoxidable
