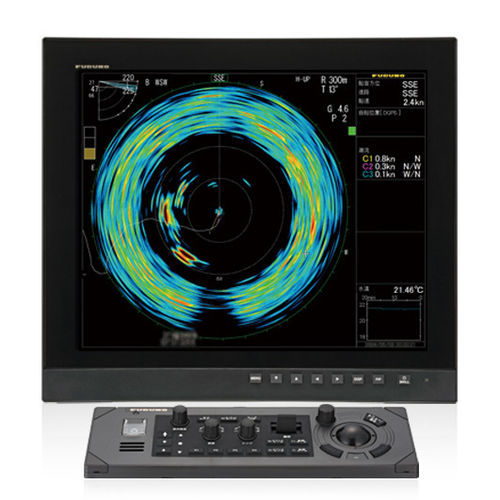

Sónar para buque CSH-10

para barcomultihazmonofrecuencia

Resumen
El sonar de barrido omnidireccional 360° CSH-10 ofrece percepción instantánea del entorno submarino alrededor de la embarcación. Opera en alta frecuencia (83,5 kHz estándar, seleccionable 81,5–85,5 kHz) con formación de haz digital completa, mejorando la discriminación entre peces, fondo y estructuras y proporcionando un haz estrecho eficaz para detectar bancos próximos a la superficie. El sensor de movimiento integrado y la estabilización del haz garantizan imágenes estables incluso en mar agitado.

Mercados

• Embarcaciones de recreo
• Buques pesqueros

Características

• Nuevo Indicador de Inclinación — Indicador en pantalla que muestra ángulo de inclinación, distancias lineal/horizontal/vertical hasta el cursor, alcance de detección del haz y profundidades de los bordes superior/inferior del haz para una localización intuitiva del eco.
• Detección hasta 900 m — Rendimiento de largo alcance mejorado (ej.: pecio a ~850 m). El sensor de movimiento aumenta la detección de objetivos a larga distancia en ~20 % respecto al modelo anterior.
• Estabilización del haz — Sensor de movimiento y corrección automática del ángulo del haz; los haces transmisor y receptor pueden estabilizarse de forma independiente para detección estable en mar agitado.
• Alta resolución — Auto Filter y estabilización reducen el ruido para imágenes más nítidas que facilitan la identificación de bancos y estructuras submarinas.
• Marca estimada de peces — Estima dos objetivos de banco mostrando longitud, ancho, área e índice estimado para comparar ecos (requiere entrada de velocidad, rumbo y rumbo magnético de la embarcación).
• Función de bloqueo de objetivo — Rastrea automáticamente un banco mostrando distancia, profundidad, velocidad y dirección. Dos modos de bloqueo: seguimiento de posición (Target Mark) y seguimiento de banco (Fish) (requiere datos de velocidad, rumbo y cabeza).
• Grabación/reproducción de datos de eco — Guardado de imágenes fijas y en movimiento en memoria interna o almacenamiento externo opcional y reproducción desde el menú (opción).
• Unidad de control compacta — SCU-002 más pequeña con teclas de función, palanca de inclinación, RotoKey™ y gran trackball para facilitar la instalación y operación.
• Opciones de control remoto — Control de cubierta para alcance, inclinación y sensibilidad. Mando con cable FSV-854-MK2, mando inalámbrico SCU-001 (Bluetooth®, hasta 4 mandos) y Small Switch Box SCU-003 para controles básicos de arriba/abajo y encendido.
• Nueva cúpula protectora del transductor y unidades de casco — Disponibles en recorrido de 400 mm o 600 mm. Subida/bajada más rápida: 7 s (400 mm), 10 s (600 mm). Velocidad permitida: 20 nudos normal, 18 nudos durante maniobra de subida/bajada. Compatible para retrofit con tubos de casco CSH-8L MARK-2 / CSH-5L MARK-2.
• Compatibilidad NavNet TZtouchXL — Mostrar ecos, superponer cartas y operar CSH-10 desde pantallas TZtouchXL (software V25.11 o posterior).

Especificaciones

• General:
  Barrido: Formación de haz totalmente digital
  Frecuencia: 83,5 kHz (seleccionable 81,5–85,5 kHz)
  Alcances básicos: 50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 2000 m
• Pantalla:
  Número de píxeles: 1280 x 1024 (SXGA)
  Colores: 32 colores (imágenes sonar), 6 colores (marcas)
  Orientación: Head-up, North-up, Course-up (sensor requerido)
  Funciones adicionales: Rechazador de interferencias, Promedio de eco, Limitador de ruido, Nivel de señal, Seguimiento automático de objetivos, Auto-retracción, Alarma de banco de peces
• Unidad transmisora/receptora:
  Longitud de pulso: 0,5 a 20 ms
• Unidad de casco:
  Tiempo subida/bajada: 7 s (400 mm), 10 s (600 mm)
  Velocidad permitida: 20 nudos (18 nudos para subida/bajada)
  Recorrido del transductor: 400 mm o 600 mm
• Alimentación:
  Unidad procesador: 12–24 VDC: 4,0–2,0 A
  Unidad transmisora/receptora: 24 VDC, 7,2 A máx.
  Unidad casco: 24 VDC, 10 A máx.
• Entorno:
  Temperatura: Procesador/Transceptor -15°C a +55°C; Transductor -5°C a +35°C; Unidad casco 0°C a +55°C; Control/Remoto -15°C a +55°C
  Humedad relativa: ≤93 % a +40°C
  Estanqueidad: Transductor IPX8; Unidad de control IP22 (mesa) / IP25 (empotrada); Unidad casco IPX2; Mando IPX4 (FSV-854-MK2) / IP56 (SCU-001); Small Switch Box frontal IP56 / trasero IP22
