Sistema de control para buque TA3840 series

de nivel de llenado de depósitode presión de depósitode cargamento

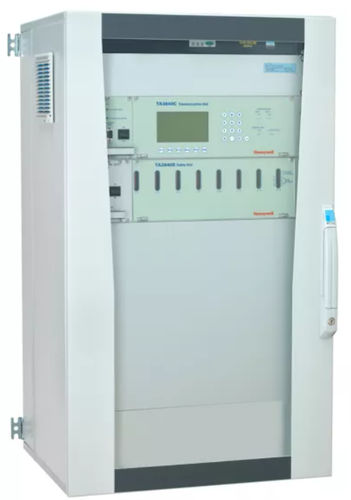

El rack de comunicaciones TA3840C y el rack de seguridad TA3840S recogen y procesan los datos medidos por los sensores de nivel, presión, temperatura, trimado y escora para proporcionar mediciones precisas y fiables de nivel y/o volumen. La unidad de interfaz de comunicaciones es una unidad de procesamiento que centraliza los datos procedentes de múltiples instrumentos de medición de tanques marítimos. Proporciona salidas con los valores calculados de volumen, nivel, presión y temperatura de los tanques para su uso por parte del software de medición, el ordenador de carga y otros sistemas del buque. Esta interfaz centralizada puede gestionar señales de medición de un máximo de 64 tanques de carga, además de tener capacidad para aceptar hasta 96 entradas procedentes de otros instrumentos. ¿Qué es? La interfaz de comunicación es una unidad autónoma que puede acceder a las señales de diversos tipos de instrumentos utilizados en el buque. La unidad puede instalarse en un rack de 19 pulgadas e incluye una placa de alimentación, una placa de unidad central para el procesamiento de datos, un teclado funcional y una unidad de visualización con pantalla LCD para los datos de medición y alarma. ¿Cómo funciona? La interfaz de comunicación actúa como un punto único en la sala de control para acceder a las señales de medición de todo tipo de instrumentos de medición conectados a bordo del buque. Homologada por las principales sociedades de clasificación internacionales, la TA3840C dispone de dos ranuras para una o dos placas de entrada analógicas de 4-20 mA (48 canales) o para una o dos placas de E/S multifunción (8 x 4-20 mA, 24 salidas binarias y 16 entradas binarias). Esta interfaz está equipada para el Servicio de Conectividad Remota de Honeywell para buques. Junto con el medidor de radar EM540, los sensores de presión y temperatura T901, el medidor de nivel electroneumático CT801 y los sensores de presión PL3700X
