Spreader para remolque 8610 Vectrix

para contenedorestelescópicoeléctrico

Resumen

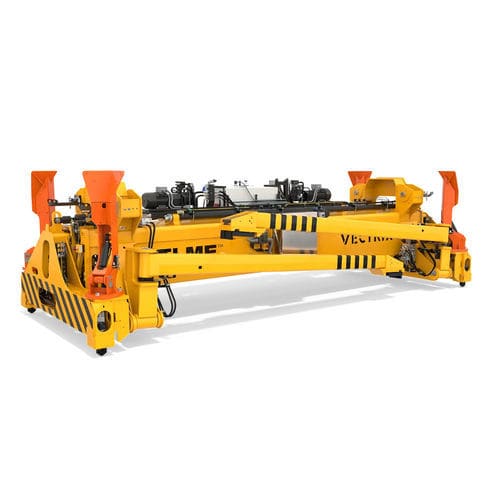

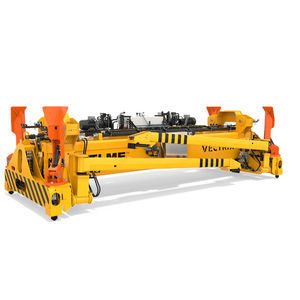

El modelo de spreader 8610 Vectrix es un spreader telescópico piggyback de elevación superior para la manipulación intermodal de contenedores ISO cargados y remolques de hasta 45 toneladas. Está diseñado para montaje en grúas Rail Mounted (RMG) o Rubber Tyred Gantry (RTG). Dos vigas telescópicas paralelas garantizan solapamiento máximo y rigidez para absorber esfuerzos verticales y horizontales significativos.

VECTRIX
La serie Vectrix ofrece un diseño modular y ingeniería precisa que facilita la personalización y el mantenimiento. Los componentes modulares permiten un reemplazo rápido, reduciendo tiempos de inactividad y costes a lo largo de su vida útil.

Sistema de twistlock
Incluye twistlocks ISO pendulares endurecidos, de intercambio rápido, accionados hidráulicamente con enclavamientos eléctricos y mecánicos para evitar bloqueos/desbloqueos erróneos. Los twistlocks están dimensionados para cargas operativas elevadas.

Sistema de telescopado
Cada viga se telescopa mediante un cilindro hidráulico montado en la parte superior del bastidor principal para facilitar el acceso. Conjuntos dobles de motor y bomba eléctricos aseguran el telescopado sincronizado entre 20ft y 40ft.

Sistema de patas piggyback
Las patas piggyback plegables siguen la secuencia automática de sujeción de carga de ELME, permitiendo bajar entre contenedores apilados en bloque. Las patas están fabricadas en Strenx® 900E (cumple S 890 QL). Sensores integrados detectan el apriete y el levantamiento de la remolque para evitar desbloqueos involuntarios.

Sistema de control y protección
El voltaje de control se convierte a 24 V DC. Los sistemas eléctricos supervisan continuamente el estado del spreader y proporcionan indicaciones de asiento, bloqueo/desbloqueo y modos piggyback (levantado, asegurado, desasegurado). Las señales sirven como condiciones previas para funciones de protección: activación de twistlocks, telescopado, patas piggyback y habilitación de elevación.

Normas de diseño
Diseñado conforme a EN15056 y EN13001.

Suministro estándar

• Adaptación de montaje para la grúa
• Cuatro twistlocks ISO pendulares verticales
• Ojos de izado junto a los twistlocks
• Sistema hidráulico de telescopado
• Plegado hidráulico de patas
• Sujeción y des-sujeción hidráulica
• Válvulas solenoides para todas las funciones hidráulicas
• Cuatro patas piggyback plegables en secuencia automática con apilamiento en bloque
• Sistema eléctrico de indicación y protección para manejo de remolques
• Protección e indicación twistlock eléctrica y mecánica
• Sistema de protección del telescopado eléctrico
• Señal de habilitación de elevación
• Luces indicadoras LED
• Acceso remoto para asistencia de diagnóstico
• Función de servicio para hombros piggyback
• Modo inactivo en el grupo hidráulico para bajo nivel sonoro

Especificación técnica (tabla)
Tipo de aplicación: RTG, RMG
Tipo de sistema de elevación: Cuatro twistlocks o cuatro patas piggyback
Tipo de apilamiento: Apilamiento normal y en bloque
Peso del spreader (TW): 11 500 kg sin equipo adicional
Capacidad de elevación (SWL), twistlocks y piggyback: 45 toneladas ± 10% carga excéntrica
Capacidad de elevación (SWL), puntos de izado: 4 x 11,25 toneladas
Twistlock: ISO pendular 20 mm
Posiciones telescópicas: 20ft y 40ft
Velocidad de telescopado 20ft→40ft: < 25 s (calculada a 20° C)
Distancia de apriete de patas, min / max: 1 766 ± 60 mm / 3 195 ± 60 mm
Fuerza de apriete de patas: 3 kN
Distancia entre patas: 4 876 mm
Desplegado de patas: < 29 s (calculado a 20° C)
Plegado de patas: < 25 s (calculado a 20° C)
Hidráulica, presión máxima: 140 bar
Hidráulica, caudal: 46 L/min (2x23)
Volumen del depósito hidráulico: 100 L
Alimentación: 400 VAC / 50 Hz
Motores eléctricos: 2 x 4 kW
Tensión de control: 24 VDC
Color: Amarillo señal RAL 1003
Clase de corrosión: C4M

Especificaciones técnicas

• Aplicación: RTG, RMG
• Sistema de elevación: Cuatro twistlocks o cuatro patas piggyback
• Apilamiento: Normal y en bloque
• Peso spreader (TW): 11 500 kg (sin equipo adicional)
• SWL (twistlocks & piggyback): 45 toneladas ± 10% carga excéntrica
• SWL (puntos de izado): 4 x 11,25 toneladas
• Twistlock: ISO pendular 20 mm
• Posiciones telescópicas: 20ft y 40ft
• Velocidad telescopado (20ft→40ft): < 25 s (calculada a 20° C)
• Distancia apriete patas (min/max): 1 766 ± 60 mm / 3 195 ± 60 mm
• Fuerza apriete patas: 3 kN
• Distancia entre patas: 4 876 mm
• Tiempos desplegado / plegado patas: < 29 s / < 25 s (calculados a 20° C)
• Hidráulica presión: hasta 140 bar
• Hidráulica caudal: 46 L/min (2x23)
• Depósito hidráulico: 100 L
• Alimentación: 400 VAC / 50 Hz
• Motores eléctricos: 2 x 4 kW
• Tensión control: 24 VDC
• Color: Amarillo señal RAL 1003
• Clase de corrosión: C4M
• Normas de diseño: EN15056, EN13001
