Anilla de rosca para velero

Descripción del producto

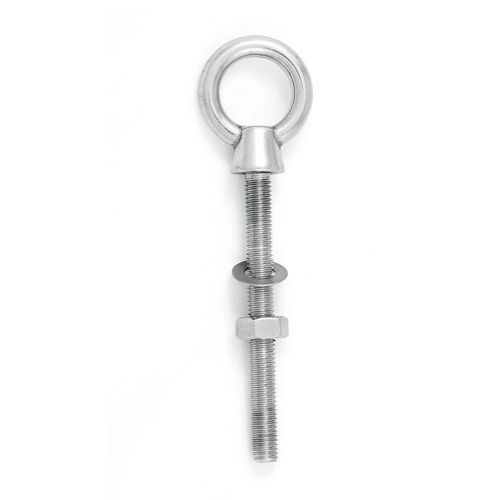

Perno de ojo con vástago largo fabricado en acero inoxidable AISI 316. Diseño de catálogo destinado a aplicaciones técnicas y marinas. Rosca macho (externa) métrica. No destinado ni certificado para el izado de cargas; W.L.L. no clasificado para izado.

Datos técnicos principales
Tipo — Rosca macho
Norma / referencia — Diseño de catálogo
Material — Acero inoxidable AISI 316
Rosca — Métrica (externa)
Grado — N/D
Temperatura — N/D
Giratorio / pivotante — No
W.L.L. — No clasificado para izado

Dibujo técnico y dimensiones
Dibujo técnico ilustrativo: vistas frontal y lateral. Símbolos dimensionales: D1 = tamaño nominal de rosca (M…), D2 = diámetro de la base (mm), D3 = diámetro interno del ojo (mm), H = altura del ojo y la base sobre el vástago (mm), H1 = altura de la base (mm), K = espesor del aro (mm), L = longitud del vástago bajo la base (mm). Los dibujos son ilustrativos y no están a escala salvo indicación en contrario.

Variantes y dimensiones
Unidades: mm; peso en kg. N/D indica valor no documentado. Dimensiones representativas por tamaño de rosca:
M6 — D2 12.0 — D3 15.0 — L 60.0 — H 29.0 — H1 9.0 — K 5.0
M8 — D2 15.0 — D3 19.0 — L 80.0 — H 37.0 — H1 12.0 — K 6.0
M10 — D2 19.0 — D3 25.0 — L 100.0 — H 48.0 — H1 15.0 — K 8.0
M12 — D2 23.0 — D3 30.0 — L 120.0 — H 59.0 — H1 19.0 — K 10.0

Condiciones de carga
Diseñado para aplicaciones técnicas y marinas. No debe utilizarse para el izado de cargas; no utilizar para operaciones de elevación. W.L.L. no clasificado para izado.

Materiales y acabados
Material — Acero inoxidable AISI 316
Acabado — A confirmar según la variante seleccionada

Documentación
Instrucciones de uso — Disponibles a petición para la variante seleccionada
Ficha técnica / certificación — Documentación específica de la variante a petición
CAD / 3D — Disponibilidad por confirmar

Características / especificaciones técnicas

• Tipo de producto: Perno de ojo con vástago largo y rosca macho
• Material: Acero inoxidable AISI 316
• Forma de rosca: Métrica (externa)
• Diseño de catálogo / referencia
• Giratorio / pivotante: No
• W.L.L.: No clasificado para izado
• Tamaños disponibles: M6, M8, M10, M12
• Dimensiones representativas por tamaño (D2, D3, L, H, H1, K) en la tabla de variantes (mm)
• Peso y algunos campos marcados N/D cuando no están documentados
• Acabado y documentación específica disponibles a petición
