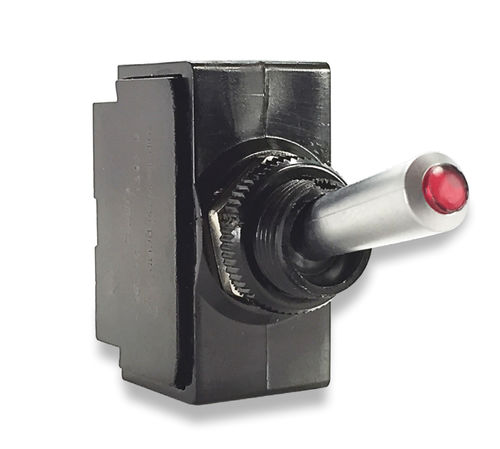

Los interruptores de conmutación serie LT son interruptores iluminados, con capacidad nominal de CA, que presentan una secuencia de luces de tres colores en una sola lámpara.Estos interruptores de conmutación iluminados contienen sellos de buje de neopreno para proteger contra el polvo y la humedad.Se encuentra disponible una variedad de circuitos unidireccionales o bidireccionales, momentáneos y mantenidos, terminaciones, tensiones de la lámpara y secuencias de color.Los interruptores serie LT se adecúan al orificio de montaje estándar de la industria de 0,500 de diámetro.
Especificaciones
Cantidad de polos -
De 1 y 2 polos
Capacidades nominales -
10 A 250 VCA
15 A 125 VCA
3/4 HP, de 125 a 250 VCA
Circuitos -
Encendido-Apagado
Encendido-(Apagado)
(Encendido)-Apagado
Encendido-Encendido
Encendido-(Encendido)
Encendido-Apagado-Encendido
Encendido-Apagado-(Encendido)
(Encendido)-Apagado-(Encendido)
Fuerza dieléctrica -
1000 V RMS (mínimo)
Resistencia al aislamiento -
100 megaohmios (mínimo)
Material de base -
Fenólico
Estilo del accionador -
Interruptor de conmutación de palanca
Paleta translúcida
Paleta transparente
Materiales del accionador -
Policarbonato
Opciones de terminales -
Presillas de conexión rápida de 0,250
Presillas de conexión rápida de 0,187
Lengüetas de soldadura
Conductos de cables
Terminales de tornillo
Terminales de circuito impreso
Método de montaje -
Montaje de buje
Dimensiones del orificio de montaje -
0,500 pulg. de diámetro; 12,70 mm de diámetro
