Unidad de control de distribución de vídeo para el sistema de control de vídeo AHD-VCS, para 8 cámaras y 8 salidas de señal de vídeo

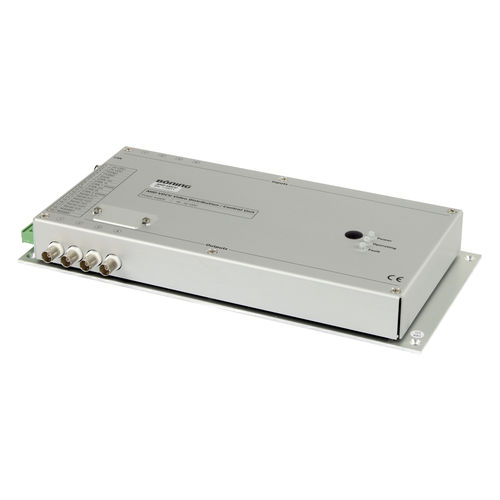

La unidad de distribución y control de vídeo AHD-VDCU 8/8 está diseñada para la conexión de máx. 8 cámaras de vídeo. Los paneles de control externos o las pantallas con funciones de control se conectan a través del bus CAN con el dispositivo para el control de las cámaras y para la distribución de las señales de vídeo recibidas y procesadas a través de un máximo de 8 salidas de señal de vídeo. 8 salidas de señal de vídeo.
Características del producto
Unidad electrónica compacta con placa básica para montaje en superficie en consolas, paneles de control o armarios de control
Fuente de alimentación 18 ... 32VDC
8 entradas de señal de vídeo con conectores RJ45 para la conexión de cámaras de vídeo con cable CAT5, incluida la transmisión de la señal de vídeo, la comunicación de datos para el control de la cámara y la alimentación eléctrica (conexión a través del convertidor de señal de cámara AHD-VSC C)
8 salidas de señal de vídeo con conector BNC (1Vpp, 75Ohm) para la transmisión de la señal de vídeo de los canales de entrada seleccionados a las pantallas o monitores conectados
2 Interfaz CAN-bus para la comunicación de datos entre los paneles de control de vídeo AHD-VCP y los monitores/PC conectados para el control de la cámara
Interfaz RS232 para configuración
3 entradas serie para funciones de control configurables
---
