Control de bomba de reserva para 2 bucles con bomba principal conectada y bomba de reserva accionada eléctricamente

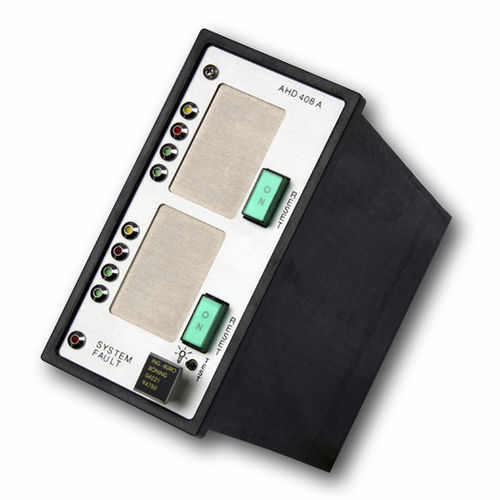

El control de bomba de reserva AHD 408 A es un dispositivo controlado por microprocesador para el control y la supervisión independientes de 2 bucles, con bomba principal accionada por el motor principal del barco y bomba de reserva accionada eléctricamente.
Características del producto
Diseño compacto para instalación en consola, panel o caja de interruptores
Dimensión frontal 72mm x 144mm, profundidad de inserción 216mm
Grado de protección IP 20 (parte frontal, con cubierta de protección IP 54)
Peso aprox. 1,0 kg
Alimentación 24 V DC +30%/-25
Interruptor pulsador para poner en funcionamiento el control de stand-by, indicación LED para el funcionamiento de la bomba de stand-by y alarma de stand-by, indicación de alta velocidad de rotación del motor principal e indicación de presión normal integrada en el panel frontal de la unidad para cada bucle
Tras la conexión, la bomba de reserva aumenta la presión sin que se active la alarma de reserva; una vez alcanzada la velocidad, el punto de conmutación de funcionamiento cambia a funcionamiento con bomba conectada
Arranque automático de la bomba de reserva en caso de pérdida de presión con alarma de reserva
Restablecimiento de la alarma de reserva mediante interruptor pulsador en "ON"
Entrada de velocidad del motor con control de funcionamiento
Pulsador de prueba de lámparas
Campo de texto en el panel frontal de la unidad para facilitar la sustitución
Salida de relé para contactores de bomba: contactos libres de potencial, máx. 250 V CA, 3 A
Alarma común y repetición de alarma común, contactos libres de potencial, máx. 48 V CC/CA, 1 A
Todas las conexiones en terminal de 24 polos en la parte trasera de la unidad
Entradas aisladas del resto de la electrónica mediante optoacopladores
Homologado por Germanischer Lloyd (otras homologaciones bajo demanda)
---
