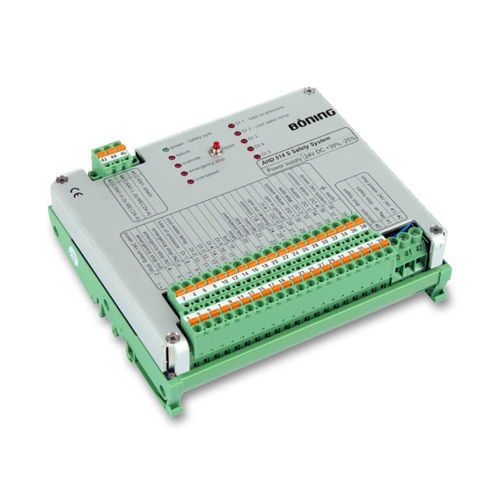

Sistema de seguridad con parada de emergencia (para motor diésel de propulsión para yates y buques) AHD 514 S

AHD 514 S es un dispositivo controlado por microprocesador que comprende todas las funciones de seguridad, predeterminadas por las sociedades de clasificación, para sistemas de supervisión de motores diésel de propulsión con adaptación individual a series de tipos de diferentes fabricantes de motores. Características del producto Módulo de perfil para montaje en carriles de perfil estándar en consolas, paneles de control o armarios de control Grado de protección IP 20 2 fuentes de alimentación separadas de 24 V CC para el circuito de parada de emergencia y el sistema de seguridad Función de parada de emergencia independiente de la función de seguridad Procesamiento separado de las entradas de parada de emergencia y de los criterios de parada Una parada de emergencia iniciada se dirige directamente a la salida de parada de emergencia Adquisición de sensores relevantes para la seguridad (redundantes) independiente del sistema de alarma AHD 514 A 2 entradas binarias independientes de parada de emergencia, control de rotura de cable 5 entradas binarias, supervisadas por rotura de cable, para criterios de parada 5 entradas binarias para funciones de control (confirmación de alarma, reset, prueba de exceso de velocidad, anulación, etc.) 1 entrada de velocidad, aislada galvánicamente 4 salidas de relé, 6 A, libres de potencial, para salidas de alarma y avería 2 salidas de transistor, 8 A, con control de rotura de cable y a prueba de cortocircuitos, para parada del motor mediante solenoide/imán de accionamiento, compuertas neumáticas del sistema de seguridad 1 salida de transistor, 8 A, con control de rotura de cable y a prueba de cortocircuitos, para la parada del motor desde el sistema de parada de emergencia 1 salida analógica (4 - 20 mA) para indicación externa de velocidad Fuente de alimentación 2 x 24 V CC +30%/-25% para el sistema de seguridad y el sistema de parada de emergencia 1 interfaz CAN-bus para comunicación de datos con el sistema de alarma de arranque/parada AHD 514 A 1 salida serie (optoacoplador)
