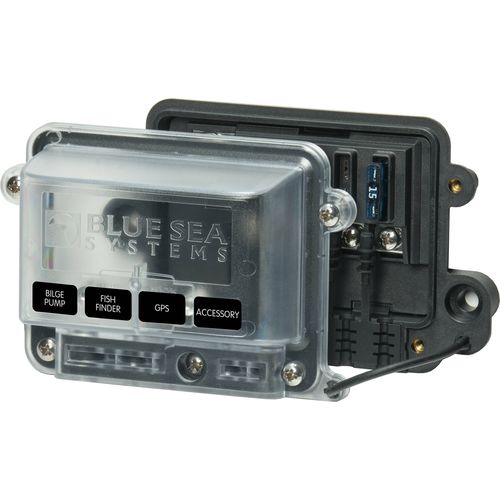

Proporciona protección de circuito resistente al agua para los fusibles y disyuntores ATO/ATC en un tamaño compacto.
Diseño resistente al agua con terminales estándar de tipo anillo o pala
permite un cableado sencillo con herramientas estándar
Acepta una amplia gama de tamaños de cables
Incluye enchufes de 3 cables para mantener la clasificación de resistencia al agua si se requieren menos
se requieren menos de 4 cargas
Acepta fusibles de cuchilla de acción rápida ATO y ATC
Acepta disyuntores de bajo perfil de tipo ATO/ATC
Se anida con otros bloques de fusibles resistentes al agua ST-Blade y barras colectoras de 100A resistentes al agua para reducir el cableado
El 5056100 cumple los requisitos de aislamiento ABYC/USCG
Barras conductoras y clips de fusibles de cobre estañado
Incluye cuatro etiquetas de circuito para escribir
Etiquetas estándar y personalizadas de pequeño formato disponibles
Almacenamiento de fusibles de repuesto y sujetadores en la cubierta
Los fusibles y disyuntores se venden por separado
Especificaciones
Amperaje - 80A por bloque
25A por circuito
Tensión máxima - 32V DC
Material del bus - Cobre estañado C11000
Agujeros de montaje - Espacio libre para tornillos de 1/4" (6mm)
Tipo de terminal de tornillo - Tornillos #8-32 con arandela de bloqueo de estrella cautiva
Tamaño del cable - (1) 8 AWG a 4 AWG - Entrada
(4) 16 AWG a 10 AWG - Carga
---
