Versión de bajo costo de controladores de joystick de tipo coordinado tridimensional con elemento resistivo de tipo IC de efecto hall

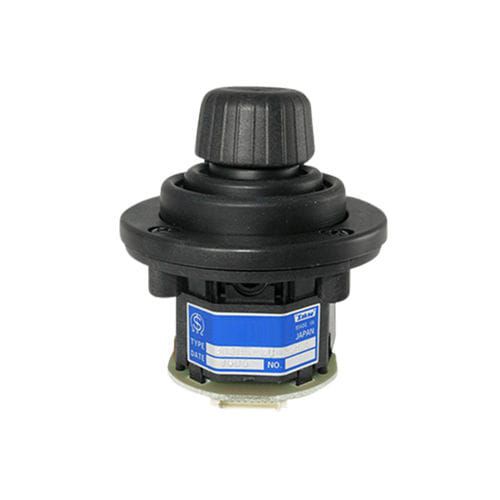

Acerca del Joystick de dedo H30JH
La versión de bajo costo del controlador de joystick de tipo coordinado tridimensional incorporó un elemento resistivo de tipo IC de efecto hall. Ofrece una larga esperanza de vida y una gran fiabilidad.
Características H30JH
Tipo de coordenadas tridimensionales
Con un efecto hall IC
Protección IP40/IP54
Aplicaciones para H30JH
Instrumentos médicos
Operaciones de las cámaras de seguridad
Especificaciones
Rango de control de la palanca de operación
Direcciones X e Y: Aproximadamente 15º desde la posición central.
Dirección Z: Aproximadamente ±30º desde la posición central.
Fuerza operativa
Direcciones X e Y: Aprox. 1,5~3N (150~300gf)
Dirección Z: Aprox. 10~30mN-m (100~300gf.cm)
Rango de temperatura de funcionamiento -20ºC~+60ºC
Vibración 10~55Hz 98m/s²
Choque 294m/s²
Esperanza de vida Aproximadamente 1.000.000 de operaciones
Masa Aprox. 50g
Incorporación de un elemento resistivo de tipo IC de efecto Hall
Voltaje aplicado: 5V±10%D.C.
Salida efectiva: Aproximadamente 0.5V~4.5V
Ángulo de rotación eléctrica: Eje X y Y: Aprox. ±15º eje Z: Aprox. ±30º
Tolerancia de linealidad independiente: ±3%
Resistencia de la carga: sobre 10KΩ
Fuerza dieléctrica 1 minuto a 250VAC
Resistencia de aislamiento Sobre 100MΩ a 250VDC
Durabilidad EMC 50V/m (80Mhz~1GHz 1KHz onda sinusoidal 80%AM modulación)
---
