Cree o amplíe una red troncal NMEA 2000 de longitudes flexibles para adaptarse a cualquier instalación.

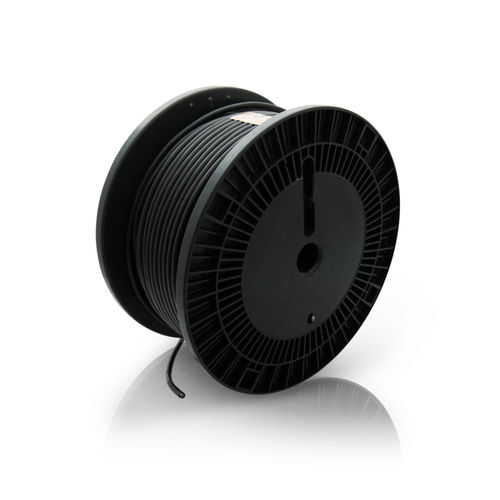

El cable NMEA 2000 Bulk Lite de Actisense está disponible en bobinas de 100 metros y es ideal para utilizarlo con el bloque de red rápido Actisense QNB-1 o los conectores de ajuste de campo (FFC).
El cable NMEA 2000 incluye cinco hilos dentro de un único cable impermeable: hilos de alimentación y tierra, dos hilos de señal (datos) y un hilo de drenaje. El hilo de drenaje se conecta al apantallamiento del cable, que protege los hilos de señal, alimentación y tierra de las interferencias de radiofrecuencia (RFI) externas y ayuda a reducir la emisión de RFI del cable.
El cable NMEA 2000 Lite puede utilizarse para crear una red troncal de hasta 100 metros de longitud. Si la longitud de la red troncal requerida supera los 100 metros, el centro del bus puede ampliarse con cable NMEA 2000 mini para mantener las secciones Lite exteriores dentro del máximo de 100 metros.
La longitud máxima permitida de un cable de bajada (distancia desde la red troncal) es de 6 metros. Es importante limitar cada longitud de bajada al mínimo requerido, ya que el total de todas las longitudes de bajada no debe superar los 72 metros. Para ayudar con esta limitación, Actisense dispone de conjuntos de cables de bajada de diferentes longitudes, desde 0,25 metros hasta 6 metros.
La gama de conectores y cables NMEA 2000 de Actisense ha sido diseñada utilizando nuestros conocimientos especializados en interconexión y NMEA.
Cable
Material del trenzado - cobre estañado 37 AWG
Cobertura del trenzado - 65% mínimo
Material de la cubierta - 0,8mm Nom. PVC, negro
Diámetro exterior de la cubierta - 6,85mm ±0,254mm
Tensión nominal 300V
DCR general -
(trenza + cinta + drenaje) - 3,2Ω / 1000ft (10mΩ/M)
Longitud de la bobina - 100m
Peso del carrete (bruto) - 7,26kg
Par de potencia
Conductor - 22 AWG (cobre estañado de 19 hilos)
Aislamiento - 0,3mm Nom. PVC
---
