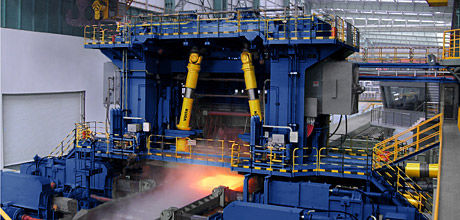

La serie S es la versión básica de los ejes del empalme universal de Voith. Se ha diseñado para las impulsiones pequeñas y medianas. Los rebordes de la conexión son rebordes de la fricción.
En la construcción de los ejes del empalme universal de S, utilizamos los aceros templados y case-hardened de alta resistencia que aseguran una capacidad muy buena para soportar cargas estáticas y dinámicas. Los ejes del empalme universal tienen alta capacidad del esfuerzo de torsión combinada con rigidez óptima del doblez y de la torsión.
Nuestros expertos eligen el eje del empalme universal que empareja exacto su uso. Apenas no consideramos los datos de la carga del eje del empalme universal, también miramos las gamas de resonancia que son críticas para la flexión y la torsión. Su eje del empalme universal es operacionalmente confiable y tiene un curso de la vida largo. Los costes de mantenimiento bajos más futuros mejoran los costes de ciclo vital de su máquina o sistema.
En caso de necesidad, podemos adaptar la disposición de diseño de nuestros ejes del empalme universal a su impulsión y condiciones de funcionamiento.
Datos técnicos
Esfuerzos de torsión con una sola carga MZ hasta el kNm 35
Esfuerzos de torsión con una carga de inversión MDW hasta el kNm 11
Ángulo de desviación hasta 35°
Diámetro de la rotación de los empalmes 52 milímetros - 204 milímetros
Rebordes de la fricción de las conexiones
Acero de la sección de centro
Remuneración de la longitud
Ninguno (eje de longitud fija)
Telescópico (perfil espiral)
---
