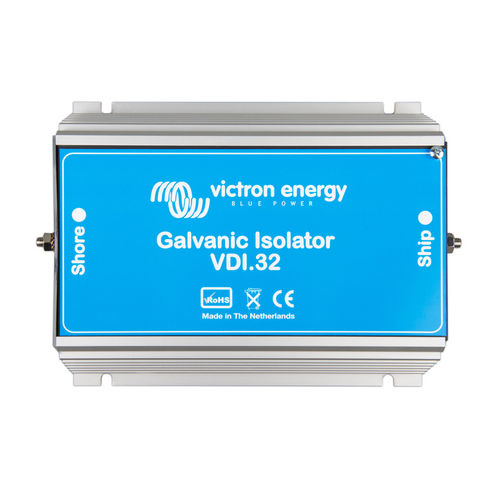

Aislante galvánico para barco GDI0000 series

El aislador galvánico consiste en su interior de dos diodos conectados de forma antiparalela. Cuando están conectados de esta manera, los diodos permiten que pase la corriente en ambas direcciones, pero sólo a partir de cierto umbral de tensión. La tensión a la que los diodos son conductores es de unos 1,4 Vcc. El aislador está instalado directamente detrás de la conexión de 230V de su barco. La tensión directa proveniente del aislador galvánico es superior a la diferencia potencial entre metales. Como resultado, esta tensión no permitirá la conducción y, como tal, el aislador galvánico evitará cualquier corriente electrolítica. Sin embargo, si hubiera una tensión errónea mayor en el circuta CA, los diodos permitirán que pase la corriente y el dispositivo de corriente residual cortará el circuito.
