Componentes_ de

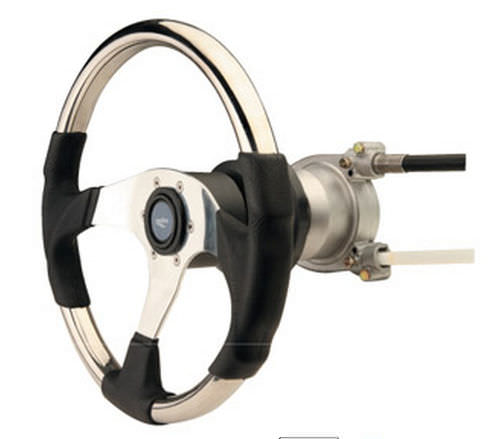

ZTS GEN II ROTATIVO
PUNTO DE DIRECCIÓN
a. Casco giratorio ZTS simple
b. Casco rotatorio Dual ZTS
Bisel de montaje
a. Bisel negro de 90
b. Bisel de 20' Wack
Cable de dirección
a. Cable de dirección giratorio Pinnacle (acero inoxidable)
b. Cable de dirección giratorio (galvanizado)
Guía de aplicación
Dirección mecánica rotativa sin motor fuera borda
motor hasta V-4
- Eje cónico estándar de 3/4
Aproximadamente 38 giros de una cerradura a otra
- Tamaño máximo de la rueda: 16 (406.4 mm) de diámetro
Radio mínimo de curvatura del cable de dirección 8' (203.2 mm)
No debe usarse en barcos equipados con motores que
excede la potencia máxima nominal del barco
Características y Especificaciones
El sistema ZTS minimiza sustancialmente el par del motor
Instalación rápida y sencilla con la función *EZ Clip"
(no disponible con doble timón)
Construcción opcional del cable de dirección Steei: salida
extremos y núcleo interior
Bisel a presión con un mínimo de herramientas necesarias
Tamaño compacto y fácil instalación
Reemplazo del perno de la dirección giratoria estándar 2900
Sistema
Generalmente se puede usar en barcos de hasta 25 pies de eslora
- Reemplazar/mejorar los siguientes timones de los competidores:
Teleflex*: Safe-T OC, Safe-T, NFB 4.2, NFB Safe-T II
---
