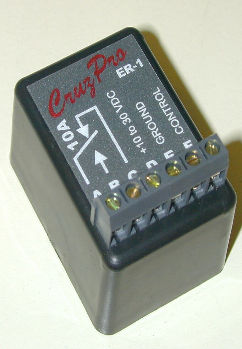

Interruptor de relé externo ER-1
El interruptor de relé externo ER-1 puede conectarse a la salida de "alarma externa" de muchos de los instrumentos CruzPro y utilizarse para conmutar cargas de alta corriente con los contactos de relé normalmente abiertos y normalmente cerrados.
La resistencia de entrada de la línea de control es de 10.000 ohmios como mínimo y se puede utilizar una tensión de control de entre +3,5 y +12 VCC para conmutar el relé de OFF a ON.
El interruptor de relé externo es alimentado por 12 o 24VDC y normalmente consume sólo 0,035 amperios cuando el relé está encendido y casi no recibe alimentación cuando el relé está apagado.
Diagrama de conexión ER-1 para los instrumentos CruzPro de las series 25/30/35/55/60 y 65
Diagrama de conexión de la ER-1
Conexión del módulo de relés externos CruzPro ER-1 a instrumentos de 110 mm
Haga clic aquí para ir a la página de la ER-1
ER-1 Diagrama de conexión del relé externo
Conectando el sensor de luz CruzPro DI-31 al módulo de Relé Externo ER-1 para hacer un control de luz de ancla activado por la noche
Haga clic aquí para ir a la página de la ER-1
ER-1/DI-31 Diagrama de conexión de relés externos
---
