Sensor de corriente

para buque

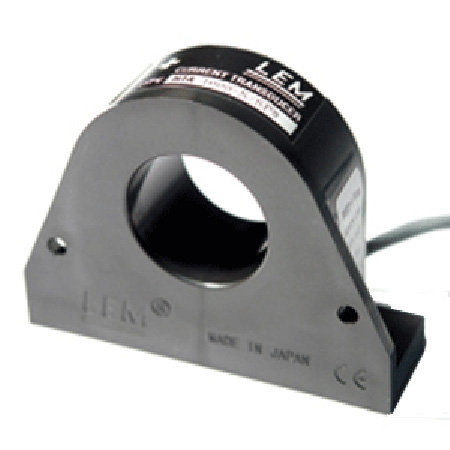

Sensor de amperaje SeaGauge™ Las unidades de interfaz de sensores admiten sensores de amperaje inductivos y en derivación. Los sensores inductivos de efecto Hall son fáciles de usar ya que el cable pasa a través del sensor y no necesita ser cortado. Los sensores de efecto Hall requieren una fuente de voltaje (5V) que puede ser suministrada por las unidades de interfaz de sensores SeaGauge para alimentar el sensor. Generan una tensión proporcional a la corriente detectada. La corriente positiva y negativa puede medirse desplazando la tensión a la gama media (2,5 V). Los sensores de corriente de efecto Hall sólo se pueden usar en las entradas SeaGauge configuradas para mediciones de voltaje. Este sensor mide +/- 100 Amperios. 0 VDC = -100Amps. 2.5 VDC = 0 Amperios. 5.0VDC = + 100 Amperios. La medición de corriente tipo shunt es soportada por el uso de un amplificador especializado utilizado con el shunt. Los shunts emiten una tensión muy pequeña (500 mV Max) en proporción a la corriente que pasa a través del shunt y deben ser amplificados antes de pasar por cables de gran longitud. Esto hace que la medición de la derivación sea menos práctica que el efecto Hall.
