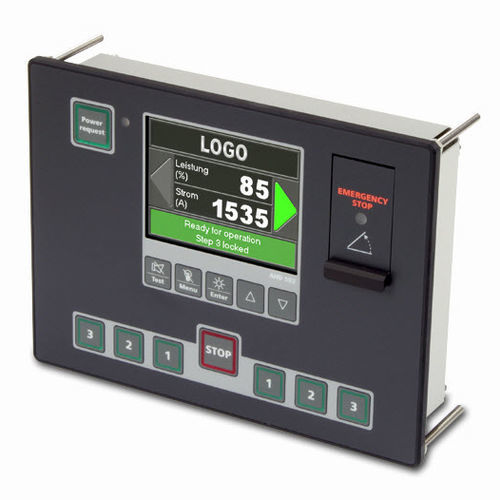

La unidad de control AHD 502 es un dispositivo controlado por microprocesador para el funcionamiento y la indicación de los datos de los puntos de medición de la potencia de un propulsor de proa, consistente en un motor asíncrono trifásico (rotor de anillos colectores) con hélice fija. Como estándar, las unidades de control se instalan en la consola de control de la caseta del timón (unidad de control principal) y en los puestos de control de las alas (unidades de control esclavas) del buque.
Características del producto
Diseño compacto para la instalación en consola, panel o caja de conmutación
Dimensiones frontales 192mm x 144mm, profundidad de inserción 45mm
Grado de protección IP 67
Peso aprox. 1,0 kg
Alimentación 24 V DC +30%/-25%
Consumo de corriente máx. 0.5 A
Construcción idéntica de las unidades, lo que facilita la manipulación de las piezas de recambio
Diseño compacto y mínima demanda de cableado
Comunicación CAN-bus (3 x CAN) a las unidades de control en los puestos de control de las alas y a la unidad central en la sección de potencia
Manejo sencillo de la hélice de proa, control directo de las etapas de potencia mediante botones pulsadores de mando iluminados
Pantalla TFT a color de 3,5", transflectiva con retroiluminación para la visualización de todas las condiciones de funcionamiento, corriente real del motor así como alarmas reales, menú del sistema
Control de iluminación automático y ajustable
Señalización acústica y visual de todas las alarmas
Salidas de contacto libres de potencial para alarma común y bocina externa
Menú de servicio integrado para la visualización del estado interno del sistema, registro de llamadas de alarma y programación de los límites de corriente
Solicitud de potencia al sistema de gestión de potencia mediante el empuje de la "solicitud de potencia" con entrada de señal de realimentación "power ready" (controlada por la unidad maestra)
Pulsador integrado "Parada de emergencia", función de parada de emergencia también disponible en caso de avería del sistema mediante terminación directa
---
